难度：
使用次数：149
入库时间：2013-06-03如右图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，比较这两段导体两端的电压及它们的电流的大小，有UAB____UBC, IAB____IBC（请填“＞”、“＜”或“＝”）。
-
难度：
使用次数：100
入库时间：2013-06-03
33.如图1所示，由发光点A发出的光射到水面上，同时发生反射和折射，反射光线经过S点，试在图中画出入射光线和大致的折射光线．
34.在图2中，画出F的力臂。
35.如图3所示，图中已标出通电螺线管中电流的方向，请在图中标出小磁针的N、S极。
-
难度：
使用次数：137
入库时间：2013-06-03
在探究物体的重力势能大小与哪些因素有关的实验中三个相同的木桩被从空中静止释放的铁块撞击，陷入沙坑中的情况如下图所示。在此实验中，我们是通过观察__________________________________来比较各铁块重力势能的大小；
若A、B两铁块质量相等，则两铁块下落高度的关系是hA_____hB；
若A、C两铁块下落的高度相等，则两铁块质量关系是mA_____mC。
-
难度：
使用次数：56
入库时间：2013-06-03
某同学在“研究凸透镜成像规律”的实验中，记录并绘制了物距u和像距v之间关系的图象，如右图所示。
⑴该凸透镜的焦距是 cm；
⑵把物体从距凸透镜30cm处移到15cm处的过程中，像距逐渐变 ；（选填“大”或“小”）
⑶当把物体放到距凸透镜8cm处时，光屏上 得到一个清晰的像。（选填“能”或“不能”）
-
难度：
使用次数：178
入库时间：2013-06-03
在“测量小灯泡电功率”的实验中，小灯泡的额定电压为2.5伏，电阻大约为10欧，有两个规格分别为“10Ω 1A”、“50Ω 2A”的滑动变阻器，电源电压为6伏。

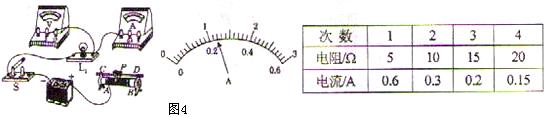

⑴本实验中应该选择规格为 的滑动变阻器；图4中已有部分电路联好，请用笔画线代替导线将电路连接完整。
⑵某同学闭合开关后，移动滑动变阻器的滑片，发现灯泡的亮度很暗且不变，可能的原因是 。
⑶排除故障后，移动滑动变阻器的滑片，进行了多次测量，其中小灯泡正常发光时电流表示数如图所示，则小灯泡的额定功率为 W。
⑷完成实验后，该组同学又找来了几个不同阻值的电阻代替小灯泡继续“探究电压不变时，电流与电阻的关系”，得到的实验数据如上表，该组同学做完第2次实验后，用15Ω的电阻代替10Ω的电阻，闭合开关后，应将滑动变阻器的滑片P向 端移动（选填“A”或“B”），使电压表的示数为 V，完成第三次实验。
