难度：
使用次数：175

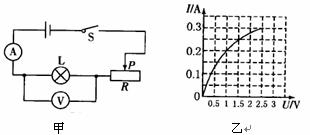

入库时间：2013-05-31如图所示甲是测定小灯泡电功率的实验电路图，小灯泡额定电压为2.5V。
（1）闭合开关前，滑片P应放在滑动变阻器的_____ （选填“左”或“右”）端。
（2）实验过程中，小灯泡突然熄灭，电压表有示数，而电流表却无示数，则出现故障的原因是 。
（3）排除故障后，根据实验测得的数据，画出了小灯泡的电流随电压变化的图像，如图乙所示，分析图像：小灯泡的额定功率是 W，当小灯泡两端的电压为1V时，小灯泡的电阻为 Ω。
（4）乙图中的I—U变化图像不是一条直线，这是因为___________________________。
-
难度：
使用次数：127
入库时间：2013-05-31
小宇以一定速度将石子向斜上方抛出，石子所做的运动叫斜抛运动，他想怎样才能将石子抛得更远呢？于是他找来小青一起做了如下探究：
他们用如图a所示的装置来做实验，保持容器水平，让喷水嘴的位置不变，用开关控制水 喷出的速度。
（1）首先让喷水嘴的方向不变(即抛射角不变)做了三次实验：第一次让水的喷出速度较小，这时水喷出后落在容器的A点；第二次，让水的喷出速度稍大，喷出后落在容器的B点；第三次，让水的喷出速度最大；水喷出后落在容器的C点。小宇和小青经过分析得出如下结论：在__________一定时，当物体抛出的____________越大，抛出的距离就越远。
（2）然后控制开关让水喷出的速度不变，让水沿不同方向喷出，如图b所示又 做了几次实验，得到如下的数据：
喷嘴与水平方向的夹角
15°
30°
45°
60°
75°
落点到喷嘴的水平距离／cm
50
86.6
100
86.6
50
（3）小宇和小青对上述数据进行了归纳分析，得出的结论是，在抛射速度一定时，随着物体抛出时与水平方向夹角的增大，抛出距离的大小变化关系是_____________，当夹角为_____时，抛出距离最大。
（4）小宇和小青总结了一下上述探究过程，他们明确了斜抛物体在水平方向上飞行的距离与_________和____________有关，他们感到这次探究的成功得益于在探究过程中两次较好地运用了_____________法。
-
难度：
使用次数：156
入库时间：2013-05-31

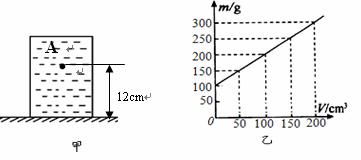

如图甲所示，底面积为100cm2、高为20cm的平底圆柱形容器置于水平桌面上（容器厚度不计）。容器内盛某种液体时，容器和液体的总质量与液体的体积关系如图乙所示（g取10Ｎ/kg）。求：
（1）液体的密度是多少？
（2）容器内盛满这种液体时，请计算容器内A点液体的压强是多少？
（3）容器内盛满这种液体后，容器对桌面的压强是多少？
-
难度：
使用次数：51
入库时间：2013-05-31

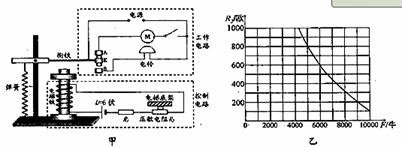

电梯为居民出入带来很大的便利，出于安全考虑，电梯都设置超载自动报警系统，其工作原理如图甲所示．已知控制电路的电源电压U=6V，保护电阻R1=100Ω，压敏电阻R2的阻值随压力F大小变化如图乙所示，电梯底架自重和电磁铁线圈的阻值都忽略不计。
（1）当压敏电阻R2受到的压力F增大时，其阻值减小，控制电路中的电流增大，从而使电磁铁的磁性增强．电梯超载时，衔铁被电磁铁吸住，触点K与触点_____接触，电铃发出警报声。
（2）若电梯在20s内将一位重600N的乘客匀速提升15m，求电梯对乘客做功的功率。
（3）当电磁铁线圈电流达到20mA时，衔铁刚好被吸住．若该电梯厢内站立总质量为1000kg的乘客时，试通过计算说明电梯是否超载。（g取10Ｎ/kg）
