难度：
使用次数：190
入库时间：2013-05-31在研究凸透镜成像规律的实验后，小明利用画图记录了观察到的实验现象，如图2所示，下列四幅图中的物、像关系有对有错，请你帮他把错误的图找出来
-
难度：
使用次数：181
入库时间：2013-05-31
在图3所示的电路中，电源电压不变．闭合开关后，滑动变阻器的滑片P向右端滑动时
A．电流表示数减小，电压表示数减小
B．电流表示数不变，电压表示数不变
C．电流表示数增大，电压表示数减小
D．电流表示数减小，电压表示数增大
-
难度：
使用次数：102
入库时间：2013-05-31
某同学家室内的电灯均正常工作，当他把“220V 8W”的台灯插头插入插座后，闭合台灯开关，室内电灯全部熄灭，发生这一现象的原因可能是
A．插座处短路 B．台灯插头处短路
C．台灯开关处短路 D．台灯灯头处短路
-
难度：
使用次数：138
入库时间：2013-05-31

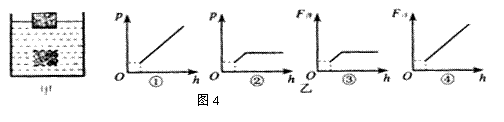

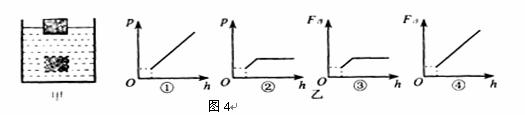

一物体（长方体）漂浮在液面上，如图4（甲）所示，对物体施加力的作用，使物体下降至图中的虚线位置。已知物体的下表面到水面的高度为h，水对物体下表面的压强为p，物体受到的浮力为F浮，p、F浮与h的关系如图4（乙）所示。其中正确的是
A、②③ B、①③ C、②④ D、①④
-
难度：
使用次数：194
入库时间：2013-05-31
如图5甲所示，小明用弹簧测力计拉木块，使它沿水平木板匀速滑动，图乙是他两次拉动同一木块得到的距离随时间变化的图像。下列说法正确的是
A．木块两次受到的拉力和摩擦力均相等
B．木块第1次受到的拉力较大
C．木块两次的动能一样多
D．两次拉力对木块做的功一样多
