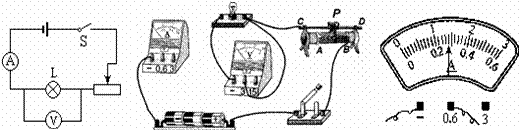

入库时间：2013-05-30在“测定小灯泡的功率”的实验中，小明同学设计的电路如图所示，他选用的小灯泡的额定电压为2.5V，电阻约为8Ω，电源为两节干电池。
(1)请用笔画线代替导线，按照图A所示的电路图，将图B中的实物电路连接完整。
(2)图中滑动变阻器在接入电路前，应先将滑片P移至______端。
(3)正确连好电路后，闭合开关S，小明不管如何移动滑动变阻器滑片发现灯泡都不发光，电流表的示数为零，电压表的示数约为3V，则产生故障的原因可能是____________________。
(4)排除故障后，调节滑动变阻器使小灯泡在额定电压下正常发光时，电流表的指针位置如图C所示，则小灯泡的额定功率为______W。
A B C
-
难度：
使用次数：398
入库时间：2013-05-30
珍珍观察到电风扇、台灯等有个大而重的底座，可使它们不易翻倒。物体的稳定程度(稳度)与哪些因素有关呢?
她猜想：可能与物体所受的重力大小、重心高低及支持面的大小有关。如何比较物体的稳度大小呢?她发现，让不同的物体倾斜相同的角度时，有的物体翻倒，有的物体不翻倒，翻倒的说明其稳度较小。于是，她将物体放在表面粗糙的水平木板上，让木板绕O点转动，通过观察物体刚好翻倒时木板转过的角度θ的大小(物体不滑动)，来比较物体稳度的大小，如图所示。
在探究物体的稳度大小与物体重心高低的关系时，她制作了三块重相同、外形完全相同、重心高低不同的圆柱体，如图中的甲、乙、丙所示。实验时，将它们依次放在木板上，分别记下让它们刚好翻倒时，木板转过的角度θ的大小。实验记录如右表。
(1)物体刚好翻倒时木板转过的角度θ越小，间接反映了物体的稳度越___________ 。
(2)在以上探究稳度大小与重心高低关系的实验中，应控制物体所受的重力大小和_______的大小不变，这种实验方法叫_______________法。
(3)实验现象表明，物体的重心越_______，其稳度越大。
(4)依据以上结论，卡车装货时，应把重的货物装在_____层(选填“上”或“下’’)，可使货物不易翻倒。
-
难度：
使用次数：105
入库时间：2013-05-30
如图所示的是两栖步兵战车，战车质量为22 t，履带着地总面积为4 m2(g取10 N/kg，ρ水＝1.0×103 kg/m3)
(1)该战车对水平地面的压强为多少？(不计战车上人的质量)
(2)该战车具有水上打击目标和运送的功能，在一次水上演习中，战车排开水的体积为23 m3，则战车受到水的浮力为多大？
(3)在这次水上演习中，战车在某处受到水的压强为1.5×104 Pa，则该处的深度为多少？
-
难度：
使用次数：55
入库时间：2013-05-30
电热饮水机有加热和保温两种工作状态(由机内温控开关S0自动控制)，从说明书上收集到如下表的参数和如图所示的电路原理图。求：
（1）求该饮水机保温时，R2的阻值。
（2）若将水箱内装满20℃的水，需要工作25min才能加热到75℃。求加热过程中该电热饮水机的加热效率。（c水=4.2×103J/(kg·℃)）
