难度：
使用次数：191
入库时间：2009-03-13小华有一枚质量为3．1g的金币，经查阅资料知，制作金币所用材料的类别及密度如表所示．小华准备用量简测出该金币的体积，计算出其密度，从而鉴别它的黄金类别．实验时，小华选用了一个能放入该金币的量筒，其规格如图所示．通过上述实验，小华却不能鉴别出该金币的黄金类别，原因是
黄金类别
24K黄金
22K黄金
18K黄金
密度(103kg/m3)
19.26
17.65
15.15
-
难度：
使用次数：492
入库时间：2009-03-13
如图所示，AB、CD是发光点S发出经平面镜反射的两条光线。请在图中确定发光点S和它在平面镜中的像S′的位置，并完成光路图。
-
难度：
使用次数：182
入库时间：2009-03-13
筷子是我国传统的用餐工具，它应用了杠杆的原理，如图所示，请你在右下图中标出这根筷子使用时的支点O．并画出动力Fl，和阻力臂L2。
-
难度：
使用次数：100
入库时间：2009-03-13

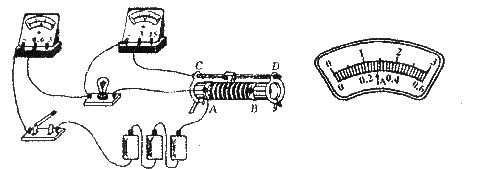

下图是某同学在“测定小灯泡电阻”的实验中所连接的实物图。灯泡额定电压是2.5V，电阻约为9Ω，滑动变阻器标有“20Ω 1A”字样．
(1)如果将滑动变阻器阻值调到最大，试触开关时会出现什么现象
A．小灯泡不亮 B．电流表不超量程 C．电压表超量程
D．电压表无示数 E．电流表超量程 F．一切都正常
(2)请你仔细检查电路，若有错，请在错误处画“×”，并在图中改正．
(3)上述操作完成后，闭合开关，调节滑动变阻器滑片的位置，使小灯泡两端电压分为2V、2.5V、3V，依次测出通过小灯泡电流的大小，并观察了小灯泡的发光情况。当小灯泡正常发光时，电流表示数如图所示，此时通过灯丝的电流为 A,小灯泡的电阻为 Ω。
(4)通过该实验还可以算出小灯泡的 。
(5)小灯泡的亮度与电阻的关系是 。
-
难度：
使用次数：63
入库时间：2009-03-13
某校物理兴趣小组在课外实践活动中，制作了一个测量质量的电子秤，其原理如图中的虚线框所示，它主要有四部分构成：踏板和压力杠杆ABO，定值电阻R0，压力传感器R(电阻值会随所受压力大小发生变化的可变电阻)，显示质量大小的仪表V(实质是电压表)。其中AB:BO=4:1．且已知压力传感器R的电阻与所受压力F变化的关系如下表所示。(g取10N/kg)
压力F/N
O
50
100
150
200
250
300
350
400
450
500
电阻R/Ω
300
270
240
210
180
150
120
90
60
30
0
设踏板和杠杆组件的质量可以忽略不计，接通电源后，电源电压恒为6V。
(1)踏板空载时，电压表的示数如右图所示，求定值电阻R0的大小。
(2)当在踏板上放置50kg的物体时，电压表的示数是多大?
