难度：
使用次数：250
入库时间：2009-03-13下图中小球重10N，画出它对墙壁压力的示意图。
-
难度：
使用次数：518
入库时间：2009-03-13
在下图中完成光线从左边射向凸透镜折射后，再射向凹透镜折射后的光路。
-
难度：
使用次数：85
入库时间：2009-03-13

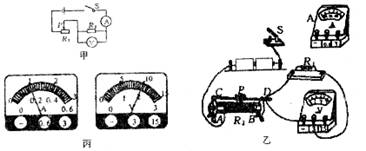

谢敏同学利用电压表和电流表测量电阻R1的阻值（约9Ω左右），电源选用两节干电池。
（1）按图甲电路，将图乙中电流表正确连入电路
（2）该同学检查电路连接正确，合上开关，可是无论怎样移动滑片，电压表示数总为3V不变，你认为发生故障的原因可能是 或 。
（3）清除故障后，小明将滑片P向左滑动时，电压表示数将 （填“增大”、“减小”、“不变”），当P滑到某一位置时，两表读数如图丙所示，由此可知R= Ω。你认为这个结果可靠吗？理由是（填可靠或不可靠） 。
-
难度：
使用次数：112
入库时间：2009-03-13
和小华用图所给器材做“探究物体浮沉条件”的实验。请在下面横线上填入相应正确内容。
（1）他们首先探究物体下沉的条件，过程如下：
A．将部分螺母放入塑料瓶中，旋紧瓶盖，浸没水中松手后，观察到小瓶下沉；
B．取出小瓶， ；
C．将小瓶挂在弹簧测力计下，见图（a），测出其重力为 N；
D．将小瓶浸没水中，弹簧测力计示数见图（b），则小瓶受到的浮力为 N；
E．分析比较数据得出物体下沉的条件。
（2）他们接着探究物体上浮的条件，过程如下：
A．取出小瓶， ；
B．用弹簧测力计测出小瓶的重力；
C．将小瓶浸没水中松手后，观察到小瓶上浮，在小瓶露出水面前，它受到的浮力为 N，依据是： ；
D．分析比较数据得出物体上浮的条件。
-
难度：
使用次数：103
入库时间：2009-03-13
如图所示，物体重840N，动滑轮重160N，用力F将物体以1m／s的速度匀速竖直提升，若不计绳重和摩擦，求： （1）拉力F的大小
（2）此装置的机械效率
（3）拉力F的功率
