难度：
使用次数：387
入库时间：2009-03-13如图所示，平面镜前有一个三角形物体ABC，请作出它在平面镜中所成的像。
-
难度：
使用次数：91
入库时间：2009-03-13
如图所示，轻杆OB在外力作用下保持静止(O为支点)，请在图中画出动力臂和阻力臂。
-
难度：
使用次数：83
入库时间：2009-03-13
知道触电事故产生的原因，就可以预防触电事故的发生，请在图中画出人体触电时电流流经人体的路线。
-
难度：
使用次数：116
入库时间：2009-03-13

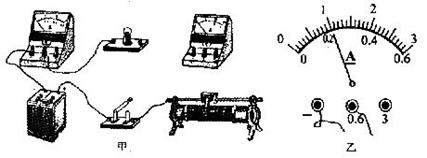

在“测量小灯泡电功率”的实验中，已知电源为两节铅蓄电池，小灯泡的额定电压为2．5V，电阻约为10
，滑动变阻器上标有“201A”字样。(1)请你用笔画线代替导线，把实验电路(图甲)连接完成。
(2)闭合开关，将变阻器的滑片移到某位置时，电压表示数为2．5V，电流表示数如图乙所示，则此时小灯泡中的电流是 A，小灯泡额定功率是 W。
(3)小虎连好电路后闭合开关，发现小灯泡先很亮，后熄灭，你认为小虎在连接电路时出现的问题可能是： ；也可能是： 。
-
难度：
使用次数：167
入库时间：2009-03-13
小强同学在研究光的折射现象时，发现折射角会随着入射角的增大而增大，但增加的角度并不相等，谁的增加量更大呢?他通过实验对这一问题进行研究，实验步骤如下：
①将半圆形玻璃砖放在标有角度的圆盘上，使二者的圆心重合；
②如图，将一束激光从A射向圆心O，激光在O处发生折射；
③读出人射角和折射角的大小，并记录在表格中；
④逐渐增大入射角，重复②③步骤数次；
⑤对记录到的数据进行处理，并比较入射角增加量与折射角增加量的大小，得出结论。
(1)图中光线的入射角大小为 ，折射角大小为 。
(2)请设计本实验所需要的表格。
