难度：
使用次数：110
入库时间：2009-03-13如图是小红同学探究影响斜面机械效率因素的实验装置。实验准备的器材有：三个质量不同的木块A，三条粗糙程度不同的长木板B，三个高度不同的长方体铁块C，刻度尺。
（1）实验还需补充的器材有 。
（2）下面是小红探究斜面机械效率与物重的关系时记录的有关数据。
测量次数
斜面粗糙程度
物重
G（N）
斜面高
h（m）
沿斜面的拉力F（N）
斜面长L（m）
有用功
（J）总功
（J）机械效率
l
较粗糙
1.5
0.1
0.6
0.4
0.15
0.24
62.5％
2
较粗糙
3
0.1
1.2
0.4
0.3
0.48
62.5％
3
较粗糙
6
0.1
2.4
0.4
0.6
0.96
62.5％
通过分析数据，你可以得出结论： 。
（3）上述实验中，保持斜面长度不变，将斜面升高到0.2m，把一个重6 N的物体沿斜面向上拉时，所需拉力为3.8 N，则此时斜面的机械效率是 。
（4）斜面的机械效率可能与斜面的 有关。（只填一个因素）
-
难度：
使用次数：137
入库时间：2009-03-13
在做“伏安法测灯泡额定电功率”的实验中，已知小灯泡的额定电压为3.8V，所用电源电压为6V，测量时发现学生用电压表的0～15V量程挡坏了，而0～3V挡完好，在没有更换器材的条件下，他巧妙地测出了该小灯泡的额定功率。

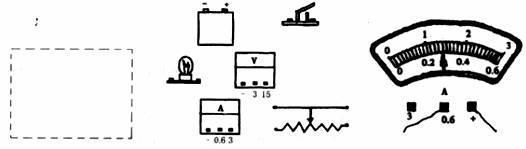

图1 图2
①请在图1所示虚线框内画出该同学测量时的电路图，并进行实物连接。
②若灯泡正常发光时，电流表示数如图2所示，则该灯的额定功率为 W。
-
难度：
使用次数：186
入库时间：2009-03-13
下图所示的是某电动自行车铭牌的一部分。
型号
XM―22
整车尺寸
1510×750×280mm
最高车速
20km／h
供电电压
36 V
整车自重
50kg
机械效率
75％
（1）若电动自行车以最高车速匀速行驶3.6km需要多长时间?
（2）在这段路程上，电动自行车消耗的电能是4.8×l05J，则它行驶时受到的阻力是多少?
（3）从环保角度来说电动自行车的优、缺点各是什么?（优、缺点各答一条即可）
-
难度：
使用次数：147
入库时间：2009-03-13
有一种电饭锅，其内部电路如图所示。R1是加热电阻，阻值为96.8Ω，R2是限流电阻。S闭合时处于加热状态，S断开时处于保温状态。电饭锅加热状态和保温状态所消耗的总电功率之比为l0∶1，请问：
（1）当电饭锅处于加热状态时消耗的电功率是多少?R2的阻值是多大?
（2）将温度为20℃，质量为2 kg的水烧开，需要26 min，那么电饭锅把电能转化为内能的效率是多大?[
标准大气压下]
