入库时间：2013-05-23现要测量L1和L2两个小灯泡的额定功率，L1和L2的额定电压分别为3

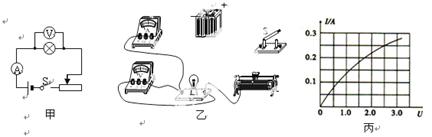

.8V和2.5V、阻值均约为10Ω。所提供的器材有：电源（电压约为6V）、电流表、电压表和开关各一个，滑动变阻器（“10Ω 2A”、“50Ω 1A”）两个，导线若干。（1） 用如图甲所示的电路测量灯泡L1的额定功率，所用滑动变阻器是“10Ω 2A”，请用笔画线代替导线，将图乙中的实物电路连接完整。
（2）闭合开关前，滑动变阻器的滑片应移到最 端(左/右)；实验中，由于某种原因，导致电压表的示数变为零，而电流表的示数增大了，则电路可能出现的故障是
。（3）排除故障并完成L1额定功率的测量后，为了测量灯L2的额定功率，只将图乙中的L1换成L2。闭合开关后，发现L2发光过亮，不能进行实验。为了完成灯L2额定功率的测量，并使测量结果能更准确一些，在测量L2额定功率之前应该进行的操作是： 。
（4）根据实验记录的数据，画出了通过L2的电流随其两端电压变化的关系曲线，如图丙所示，则灯泡L2的额定功率是 W。
-
难度：
使用次数：227
入库时间：2013-05-23

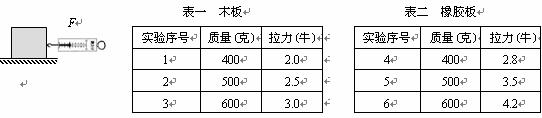

在探究了水平拉动物体时拉力的大小和接触面大小无关后，某小组同学继续研究水平拉力和其他因素的关系，他们将质量不同的物块分别放置在水平的木板和橡胶板上，并用弹簧测力计沿水平方向匀速拉动物块，如图所示。实验数据分别记录在表一、表二中。
（1）分析比较实验序号1、2、3或4、5、6的数据及相关条件，可得出的初步结论是：在同一水平面上，沿水平方向匀速拉动物体， 。
（2）分析比较实验序号1与4或2与5或3与6的数据及相关条件，可得出的初步结论是：
。表三 木板
实验序号
夹角α(度)
拉力(牛)
7
10
2.7
98
20
2.71
9
30
2.68
10
40
2.75
11
50
2.92
12
60
3.21
（3）为了继续探究拉动物体时拉力大小与拉力方向的关系，他们把质量为600克的物块放在木板上继续实验，并用更精密的仪器测量拉力。如下图所示，实验中逐渐增大拉力与水平面的夹角α，匀速拉动物块，数据记录在表三中。
分析表三中数据，可得初步结论： 。
根据表三中的数据，他们认为当夹角α为某一角度时，拉力可能最小，为了找到这一角度，还应该在夹角α为 度的范围内进一步探究。
（4）他们还猜想拉力最小时的角度α可能与水平面的粗糙程度有关，为验证这一猜想，他们应设计的实验步骤是： （请选填下列各项中的字母）。
A．将质量不同的物块放置在粗糙程度不同的水平面上
B．将质量相同的物块放置在粗糙程度不同的水平面上
C．将质量不同的物块放置在粗糙程度相同的水平面上
D．用力沿水平方向匀速拉动物块
E．用力沿不同方向匀速拉动物块
F．记录数据
