入库时间：2009-03-13在“测量小灯泡的电功率”的实验中，已知电源电压为3V，小灯泡的额定电压为2.5V，小灯泡的电阻约为9

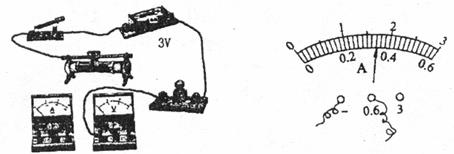

，滑动变阻器上标有“20 lA”字样．(1)小明正在连接实验电路，还有部分导线未接上，如图1所示。请你和小明一起用笔画线代替导线．把图中电路连接好。
图1 图2
(2)实验中小明同学连接好电路后，闭合开关，移动滑动变阻器的滑片，发现小灯泡始终不亮，电压表示数为3V，电流表示数为0，故障的原因可能是_______。
(3)小明同学排除故障后，再次闭合开关，将滑动变阻器的滑片移到某点时，电压表的示数为2.2V，为测量小灯泡的额定功率应将滑片向_______端移动(选填“左”或“右”)。
(4)当电压表的示数等于额定电压时，电流表的示数如图2所示，则小灯泡正常发光时的电流是_______A，小灯泡的额定功率是_______w。
-
难度：
使用次数：180
入库时间：2009-03-13
金属丝被拉断时拉力的大小和什么因素有关?某同学在一台拉力机上通过实验来探究这个问题。这台拉力机可以逐渐增大固定在该机器上金属丝的拉力，可以读出金属丝拉断时的拉力大小。实验能提供的金属丝有下表所列的9个品种(每个品种有许多根)，根据有关猜想请选择实验的金属丝。
(1)猜想一：相同材料的金属丝被拉断时，其拉力大小与金属丝长度无关。为验证猜想一应选用的金属丝为序号_______ _______ _______。
(2)猜想二：相同材料金属丝拉断时单位横截面积所受拉力相同。为验证猜想二，应选用的金属丝为序号一_______ _______ _______ 。
金属丝名称
金属丝材料
长度/cm
横截面积
A
铜
10
0.5
B
铜
10
l
C
铜
10
1.5
D
铜
20
0.5
E
铜
20
1.5
F
铜
30
0.5
●
G
铁
20
0.5
H
铝
30
1.5
-
难度：
使用次数：122
入库时间：2009-03-13
我市某中学有一个“温度计探究”综合实践活动小组，开展了有关温度计的专题探究。他们通过查阅资料得知17世纪时，意大利伟大的物理学家伽利略曾设计过一种温度计。其结构为：一根麦秆粗细的玻璃管，一端与鸡蛋大小的玻璃泡相连，另一端竖直插在水槽中，并使玻璃管内吸入一段水柱，根据管内水柱的高度的变化，可测出相应的环境温度。为了探究“伽利略温度计”的工作过程，课题小组的同学按照资料中描述，自制了如图所示的测温装置，图中A为一小塑料瓶，B为饮料吸管，通过一个软木塞与A连通，管的下端竖直插在一个大水槽中，使吸管内外的水面有一高度差h经过讨论，课题组精心设计了一份实验方案，并认真地进行实验探究：
(1)在不同温度下，课题组分别测出了对应的水柱高度h，记录的实验数据如下表所示：
温度（℃）
17
19
21
23
25
27
高度h（cm）
高度h(crn) ：30．0
I
30.0
24．9
24.9
19。7
19.7
14．6
14.6
9．4
9.4
4．2
4.2
相邻高度的
高度差△h(cm)
5.1
5.2
5.1
M
5.2
(2)根据表中数据，计算出空格M内的相邻高度差数值为_______cm通过表中数据分析，可得出结论：①水柱高度h随温度的升高而_______(填“升高”、“降低”或“不变”)；
②若在不同的高度，吸管上刻有对应的温度值，则吸管上温度的数值从上往下看，依次是由_______到_______ (填“大”或“小”)；
③此温度计制作的原理是根据气体_______性质制成的。
(3)通过实验探究，课题组同学还发现，若用此“伽利略温度计”来测温度，还存在一些不足之处，其中主要的不足之处是_______ (至少写出一点)。
-
难度：
使用次数：101
入库时间：2009-03-13
液化气炉是人们目前较普遍使用的炉具，而电磁炉则是新一代灶具，为了比较它们的耗能费用，小明进行了调查，得出如下两组数据：
液化气炉(用气)
电磁炉(用电)
热效率
60％
热效率
90％
液化气每瓶净重
15
额定功率
1000W
液化气热值
3.5×
/额定电压
220V
当地液化气价格
70元/瓶
当地市电价格
0.5元/度
请问:(1)若小明家l天所需热量能把50的水从40℃加热到100℃,则他家l天需多少热量?
(2)上述热量若靠电磁炉提供，需耗电多少度?
(3)若靠液化炉提供．需燃烧多少kg的液化气?
(4)哪种炉具的日耗能费用低?
-
难度：
使用次数：146
入库时间：2009-03-13
以汽油为燃料的助动车，由于燃烧不充分和对环境造成污染等原因。己逐步被电动自行车取代(如图)下表是泰州飞龙电动自行车整车技术性能的一些数据。
最高车速
6m/s
一次充电以最高车速行驶时的持续里程
50km
一次充电贮存的能量
1.8×
蓄电池电压
36V
骑行最大噪声
≤62dB
(1)请你写出电瓶车在下列使用过程中的能量转化
电瓶充电___________；电瓶放电___________；
电瓶车行驶过程中___________。
(2)电瓶车与摩托车相比，电瓶车有什么优点?(至少写两点)
(3)以这种品牌的电瓶车为例，如果蓄电池贮存的能量全部用于车辆行驶，当车以6m/s的速度在水平路面上匀速行驶时，电瓶车的功率是多大?
(4)这种电动车以最高车速行驶时，电路中的电流是多少安?
