难度：
使用次数：96
入库时间：2009-03-13在图中画出光线从水中斜射到水面的光路图；
-
难度：
使用次数：124
入库时间：2009-03-13
在图中，画出静止在水面上的小球的受力示意图，并标注力的符号。
-
难度：
使用次数：88
入库时间：2009-03-13
医生用普通体温计给感冒发烧的病人测量体温，从体温计的构造和使用来看，应用了哪些物理知识？请你写出其中的两个：
举例：测量体温时，一般将体温计夹在腋下较长时间再取出读数，这里利用了热平衡。
①：________________________________________________________________________
②：________________________________________________________________________
-
难度：
使用次数：97
入库时间：2009-03-13
实验中学物理课外实验小组，为了探究物体浸在水中不同深度所受浮力的变化情况，进行了如下的实验：将一挂在弹簧测力计下的圆柱型金属体（高度为10cm）缓慢浸入水中（水足够深），从圆柱体接触水面至接触容器底之前，分别记下圆柱体下表面所处的深度h和弹簧测力计的示数F。实验数据如下表。
实验次序
1
2
3
4
5
6
7
8
h／cm
0
2
4
6
8
10
12
14
F／N
4.75
4.25
3.75
3.25
2.75
2.25
2.25
2.25
F浮／N
0
0.50
1.00
1.50
（1）请将后4次实验计算出的浮力填入表格；
（2）依据表中数据，在下边的坐标系中画出浮力F浮与深度h关系的图象；
（3）通过对图象的分析，你得到的结论是：________。
-
难度：
使用次数：91
入库时间：2009-03-13
要测量一个额定电压是3．8V的小灯泡的额定功率，估计小灯泡工作时的电阻约为10Ω。现有电流表、电压表、开关各一个，三个规格分别为“10Ω 1A”、“50Ω 0．5A”和“1kΩ 0．1A”的滑动变阻器，导线若干，电源（8V）一个。

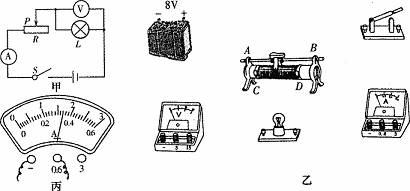

（1）小星设计了如图甲所示的电路图，通过分析你认为小星应选用规格为_______的滑动变阻器。
（2）请你根据图甲所示的电路图，用笔画线代替导线，将图乙中的器材连成实验电路（要求减小误差，导线不要交叉）。
（3）小星正确选择了滑动变阻器，按图连接好电路，闭合开关，发现灯泡不亮，电流表无示数，任意移动滑动变阻器的滑片，电压表示数不变（示数不为零）。具体原因是________
（4）小星排除故障后，继续实验。当电压表的示数为3．8V时，电流表的示数如图丙所示，则通过小灯泡的电流为________A，该灯泡的额定功率是________W。
