入库时间：2013-05-20一个额定电压是3.8V的小灯泡，正常工作时的电阻约为10Ω，小强想测量它的额定功率．实验室有如下器材：干电池3节、电流表、电压表、开关各1个、规格分别为“20Ω 2A”的滑动变阻器1个，导线若干．

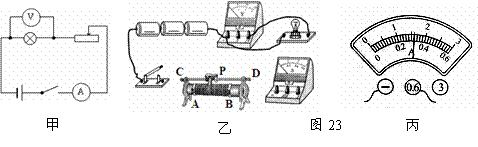

（1）请用铅笔画线代替导线，按照如图23甲所示的电路图，将图23乙的实物电路连接完
整．要求：当滑动变阻器的滑片向左移动时，电流表示数增大，导线不允许交叉．在连接电路时，开关应 ，闭合开关前，应先将滑动变阻器的滑片移到 端（选填“A”或“B”）．
（2）闭合开关后，发现小灯泡不亮，电流表指针偏转，电压表指针几乎不动，产生故障的原因可能是（ ）
A．灯泡灯丝断了 B．电流表接线短路
C．电源线接触不良 D．灯座接线短路
（3）小强排除故障后，继续实验．当电压表的示数为3V时，电流表的示数如图23丙所示为 A，小灯泡的实际功率是 W．
（4）为测出小灯泡的额定功率，接下来小强应将滑片继续向 （选填“A”或“B”）移动，但是当他将滑片移到滑动变阻器的电阻丝最边缘时，发现都不能使电压表的示数为3.8V，你认为出现这种情况的原因是 ．
