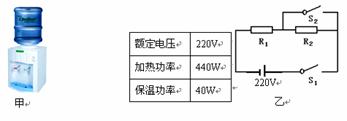

入库时间：2013-05-20图甲是一台常用的电热饮水机，下表是它的铭牌数据，图乙是它的电路原理图，其中S2是温控开关，R1是加热电阻，R2是定值电阻。
（1）请画出饮水机处于加热状态时的等效电路图。
（2）在加热状态下，饮水机正常工作时电路中的电流是多大?
（3）求保温时电路中的总阻值为多少？
（4）若饮水机把0.5kg的水由20℃加热到100℃所需要的时间为7min，请通过计算说明此加热过程中电阻丝产生的热量是否有损失？（水的比热容为c水=4.2×103J/（kg．℃））
-
难度：
使用次数：145
入库时间：2013-05-20
图甲是加热A、B两种固态物质熔化为液体的温度—时间图象.
（1）其中 物质是晶体。
（2）A物质在第7min具有内能_______（选填“大于”、“小于”、“等于”）在第6min具有的内能，你判断的依据是 。
（3）若停止对A物质的加热，请在图乙中大致画出A物质凝固时的温度—时间图象。
-
难度：
使用次数：51
入库时间：2013-05-20

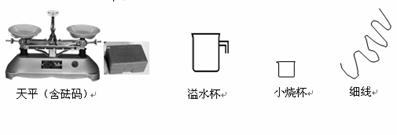

小森要测一金属块的密度。现提供的器材如图所示：托盘天平（含砝码），溢水杯、小烧杯、水、细线。（已知水的密度是ρ水）
（1）完成以下实验步骤，并用相应的符号表示测出的物理量：
a．将天平放在水平桌面上，游码移到标尺的零刻度线上，调节平衡螺母使横梁平衡；
b．用天平测出金属块的质量如图甲所示，金属块的质量m是 g；
c． ；
d． ；
e．根据公式算出密度。
（2）写出金属块密度的表达式 。
-
难度：
使用次数：398
入库时间：2013-05-20
实验室提供了如下器材：弹簧测力计、量筒、烧杯、金属块、蜡块、细线、水等器材。同学们进行实验：（已知ρ水=1×103 kg/m3，g=10N/kg）

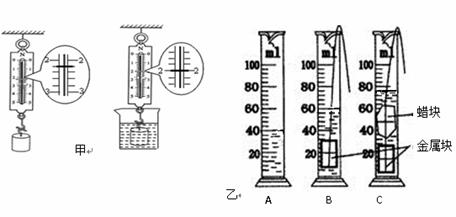

（1）要测量金属块浸没时受到的浮力。用如图甲所示方法测量金属块受到的浮力为 N。 根据这个方法所得的实验数据还可以计算出该金属块的体积是_________m3、密度是___________kg/m3。
（2）测量蜡块体积及计算浸没时受到的浮力。用的器材和方法如图乙所示，蜡块体积为___________ cm3，蜡块浸没时受到的浮力为___________N。
-
难度：
使用次数：62
入库时间：2013-05-20
小明利用干电池、电压表、电流表、滑动变阻器、开关、导线等器材，测小灯泡阻值。小灯泡的额定电压为2.5V。
（1）在图中连接实物图，要求滑动变阻器向左滑动时，小灯泡变亮。

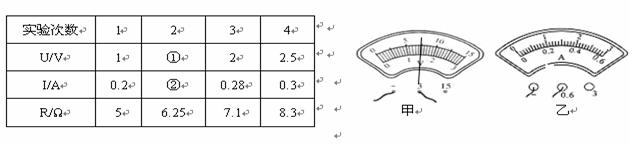

（2）小明设计了下面的表格记录数据。移动滑片到某一位置，电压表示数如图甲所示，请将该示数填在下表中第2次实验①处，通过已知数据计算出对应的电流值并在图乙电流表盘中画出该示数。继续改变滑片的位置，得到多组电压和电流数值如下表所示。
（3）根据小明的数据表格，小红认为要减少误差，应该把4次实验得出的电阻值求平均值。你认为小红的观点正确吗？请说明理由。
（4）小红想测量一个未知电阻Rx的阻值，小明给她一个已知阻值的电阻R0、电流表一个、电源、两个开关、足够的导线，利用这些器材进行实验。
①把你设计的电路图画在虚线框内。
②简述实验步骤，并用相应的符号表示测出的物理量。
③用测出的物理量和已知量表示未知电阻的阻值Rx= 。
