难度：
使用次数：190

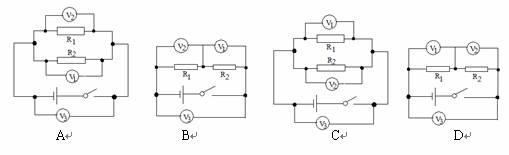

入库时间：2013-05-20在探究电路的电压规律实验时用了下图中的某个电路，已知R1>R2，电压表V1、V2、V3的读数分别是4V，2V，6V，测量时的电路图应是
-
难度：
使用次数：178
入库时间：2013-05-20
如图所示的电路中，将开关闭合，灯L1亮，灯L2不亮，则下列说法中正确的是
A．灯L2断路
B．灯L1两端的电压大于灯L2两端的电压
C．灯L1的电阻小于灯L2的电阻
D．通过灯L1的电流与灯L2的电流不同
-
难度：
使用次数：50
入库时间：2013-05-20
小荣和小红在“探究平面镜成像特点”的活动中：
（1）实验桌面摆放了如下器材：直尺、光屏、两只相同的蜡烛、火柴、茶色玻璃板。小荣选用茶色玻璃板的原因是 。
（2）小红为了证明平面镜所成的像是虚像，应 。
（3）实验过程中，小荣移动蜡烛逐渐远离玻璃板，烛焰所成的像的大小 。（选填“变小”、“变大”或“不变”）
（4）如图所示，一束光从A点射向左右表面平行的玻璃砖，画出光在玻璃砖左表面发生的反射光线（要求经过点S）和在玻璃砖内折射光线的大致方向。
-
难度：
使用次数：164
入库时间：2013-05-20
小罗用一个凸透镜及相关器材，探究凸透镜的成像规律．

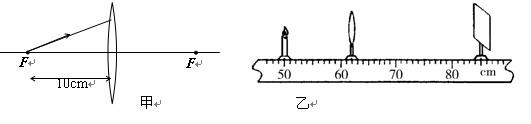

（1）在图甲画出入射光线经凸透镜后的折射光线。
（2）如图乙，用图甲中的凸透镜进行实验，在光屏上恰好得到一个清晰的蜡烛的像，请你详尽地描述这个像的特点： 。 （选填“照相机”、“投影仪”或“放大镜”）就是利用该成像规律工作的。
（3）小罗把自己的近视眼镜放在凸透镜与蜡烛之间，发现光屏上的像变得模糊不清。他应当将光屏 （选填“靠近”或“远离”）凸透镜，可再次得到清晰的像。
-
难度：
使用次数：130
入库时间：2013-05-20
一块质量分布均匀的长方形木板放在水平地面上，它所受重力为200N，长度为2m，现在要将木板从N端抬起，（1）画出重力的示意图；（2）画出所用最小动力F的示意图和动力臂L；（3）此时最小动力F为__________N。（板的厚度忽略不计）
