难度：
使用次数：90
入库时间：2009-03-13电视遥控器对着墙壁也能遥控电视机，如图所示。图中从A点发出的光线经光滑墙壁MN发射后射入电视机的接收窗口B，试画出其光路图。
-
难度：
使用次数：199
入库时间：2009-03-13
要将一个“一开三孔”开关（即一个开关和一个三孔插座连在一起）安装在新房里如图，图甲为实物图，图乙为反面接线示意图。请你帮他将图乙中的电路连接完整，使开关控制电灯，插座又方便其他电器使用。
-
难度：
使用次数：72
入库时间：2009-03-13
将图中的电磁铁连入你设计的电路中（在方框内完成）。要求：电路能改变电磁铁磁性的强弱；使小磁针受力静止时（N、S）如图所示（友情提示：可用器材有滑动变阻器、干电池）。
-
难度：
使用次数：189
入库时间：2009-03-13

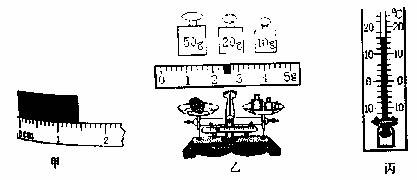

请将图中各测量仪器的正确读数分别填写在空格处。
（1）甲图中物体的长度为 cm；
（2）乙图中物体的质量为 g
（3）丙图中温度计的示数为 ℃。
-
难度：
使用次数：276
入库时间：2009-03-13
（1）在探究“导体的电阻跟哪些因素有关”的问题时，老师引导同学们作了如下的猜想：
猜想示例：导体的电阻可能个导体的横截面积有关。
请你独立猜想：导体的电阻可能跟 有关；导体的电阻和可能跟 有关。
（2）下图是他们进行实验探究时的器材，实验板上固定了四根金属导线，a、b、c三根的长度均为1m, d的长度为0.5m; a、b的横截面积相同，材料不同；a、c的材料相同，但c的横截面积大于a；a、d的材料和横截面积都相同。
在探究电阻跟横截面积的关系时，可依次把M、N跟 的两端连接，闭合开关，记下电流表示数，分析比较这两根金属丝电阻的大小。
(3) 依次把M、N跟a、d的两端连接，闭合开关，记下电流表示数，分析比较a、d两根金属丝的电阻大小，可探究电阻跟 的关系，结论是： 。
