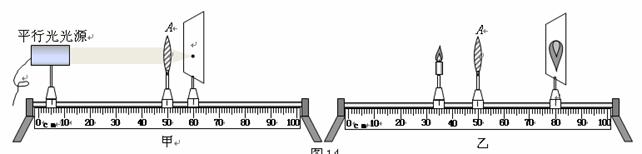

小华进行“探究凸透镜成像规律”的实验。如图14所示,实验桌上备有带支架的蜡烛、光屏、两个焦距不同的凸透镜A和凸透镜B、平行光光源(接通电源后可发出平行光)、光具座等器材。
(1)小华首先测量凸透镜A的焦距:将凸透镜A固定在光具座上50cm刻线处,平行光光源发出平行于透镜主光轴的平行光照射到凸透镜A上,在透镜另一侧移动光屏直到光屏上的光斑最小,如图14甲所示,凸透镜A的焦距f1=______cm;
(2)保持凸透镜A位置不变,将点燃的蜡烛放在光具座上35cm刻线处时,移动光屏,在光屏上可以得到烛焰倒立、放大的像,如图14乙所示,此成像规律常应用在______(选填“放大镜”、“照相机”或“幻灯机”)上;
(3)保持蜡烛位置不变,小华用焦距为f 2的凸透镜B替换凸透镜A,将凸透镜B固定在光具座上50cm刻线处。通过移动光屏,在光屏上得到烛焰倒立、缩小的像。由此现象可以判断:凸透镜A和凸透镜B的焦距大小关系为f 1______f 2(选填“>”或“<”)。小华在移动光屏时,是向______(选填“靠近”或“远离”)透镜的方向移动光屏的。
在做“测小灯泡的额定功率”实验时,被测小灯泡上标有“2.5V”字样。
(1)请用笔画线代替导线把图15甲所示的实验电路连接完整(连线时导线不得交叉);
(2)某同学连接好电路,闭合开关后,发现灯不亮,电流表无示数,而电压表有明显偏转。他应该检查______(选填“电流表”、“小灯泡”或“滑动变阻器”)处是否发生断路;
(3)排除故障后,调整滑片位置至小灯泡正常发光,电流表示数如图15乙所示,则小灯泡的额定功率为______W。
某物理兴趣小组的同学想利用热敏电阻制作一个简易电子温度计。他们首先测量了该热敏电阻的阻值随温度变化的关系,并绘制成如图16甲所示的图像。然后找来一块电压表、一台恒压电源、定值电阻R0开关和一些导线,按照图16乙所示的电路连接,制作成一个电子温度计。
(1)根据图16甲,该热敏电阻在100˚C时的电阻值为______Ω;
(2)被测物体的温度越高,电压表的示数越______(选填“大”或“小”)。
某课外活动小组用如图17所示的装置,探究水沸腾时,发生汽化的水的质量与水吸收热量的关系。由于水蒸汽的质量难以测量,因此他们进行了下面的实验。用功率恒定的电加热器使保温杯内的水沸腾,持续加热使水不断汽化,用电子天平测量水和保温杯的质量m,同时用秒表测量加热时间t,记录数据如下表所示:
加热时间t/min | 0 | 1 | 2 | 3 | 4 | 5 | 6 |
电子天平示数m/g | 500 | 487 | 474 | 461 | 448 | 435 | 422 |
由此可初步总结出电子天平示数m与加热时间t的关系式为:m=______。
小明想利用一块电流表和一个电阻箱R′测量未知电阻Rx的阻值。他选择了满足实验要求的实验器材,并按照图18所示的电路图连接好实验电路。以下是他设计的实验方案,请将实验步骤补充完整,并写出未知电阻Rx阻值的表达式:
(1)断开开关,调整电阻箱R′的阻值为R1,闭合开关,记录电流表的示数I1和R1;
(2)断开开关,______;
(3)根据测量得到的数据,可得电阻Rx阻值的表达式Rx=______。
