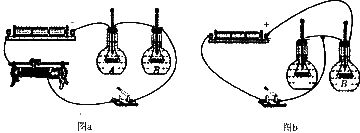

入库时间：2009-03-13在探究电流的热效应时，甲、乙两同学分别设计如图a、b所示的电路。
在A、B两个完全相同的烧瓶里装有等质量的煤油，插入温度计用来显示煤油的温度；A瓶中浸泡的电阻丝的阻值大于B瓶中电阻丝的阻值。
(1)在甲同学的实验中：
①保持变阻器的滑片在某一位置，通电一定时间后，观察到的现象是______烧瓶中温度计示数的变化较大(选填A或B)；
②从左向右移动变阻器的滑片，保持滑片在左右两个不同位置的通电时间相同。试说出滑片在哪个位置时，烧瓶中温度计示数的变化较大?为什么?
(2)在乙同学的实验中，A、B两个烧瓶中的电阻丝的连接方式是______(选填“串联”或“并联”)；通电一定时间后，观察到的现象是：______烧瓶中温度计示数的变化较大(选填A或B)。
(3)分析甲、乙两同学的实验现象，根据你得出的结论，对下面的两个生活事例，任选一例做出简要解释。
①电炉丝接到电路里，电炉丝热得发红，而与电炉丝连接的导线却几乎不发热，这是为什么?
②一个灯泡的灯丝烧断了，把断了的灯丝搭在一起，灯泡会更亮，怎样解释这个现象?
