难度：
使用次数：155
入库时间：2013-05-14我们在学习和生活中

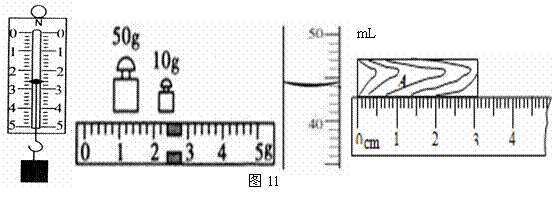

，经常使用下面的实验仪器：(1)图11中物体的重力是 N。 (2)图11中物体的质量为 g。(3)图11中液体的体积是 mL。 (4)图11中物体的长度为 cm。
-
难度：
使用次数：133
入库时间：2013-05-14
在探究“液体内部压强大小的因素”实验中：
(1)如图12(甲)所示，用手按U型管压强计的橡皮膜，U型管内水面出现高度差；将橡皮膜放入酒精中，U型管内水面也出现高度差，这说明液体内部有压强。这种研究问题的方法是 （选填字母序号）。
A．等效替代法 B．控制变量法
(2)若使用U型管压强计前发现U型管中水面有高度差，可以通过 （选填字母序号）方法进行调节。A．从U型管内向外倒出适量水 B．拆除软管重新安装 C．向U型管内加适量水
(3)比较图12(乙)、(丙)实验可知，同一深度，液体密度越大，压强 ；如果要在图12(乙)的基础上探究同一深度各个方向压强的大小，应进行的操作是： 。
-
难度：
使用次数：95
入库时间：2013-05-14
如图13所示，小芳在探究“滑动摩擦力的大小与哪些因素有关”的实验中：
(1)操作的错误是 。纠正错误后，在水平桌面上，用弹簧测力计向右拉动木块，使其做匀速直线运动，弹簧测力计示数为2.8N，木块所受的滑动摩擦力为____ _N。若在木块上再放一个砝码，则木块运动时受到的滑动摩擦力将 （选填“变大”、“变小”或“不变”）。
(2)小华将木块沿竖直方向截去一半后，测得木块所受的滑动摩擦力变为原来一半。他由此得出：滑动摩擦力的大小随接触面积的减小而减小。你认为他在探究过程中存在的问题是_______________
___________ 。
-
难度：
使用次数：155
入库时间：2013-05-14
小明学会了测小灯泡的功率后，在老师的启发下，进一步思考：电流一定时，小灯泡功率跟电阻有什么关系呢？于是他利用如图14所示电路，选用分别标有“1.5V 0.25A”、“2.5V 0.3A”和“3.8V 0.3A”字样的小灯泡L1L2L3，测出它们在电流相同时的电阻和功率，来探究小灯泡功率与电阻的关系。
(1)他将灯L1接入电路，请你用笔画线代替导线，帮他将实物电路（如图14）连接完整。
(2)闭合开关前，滑动变阻器的滑片P应置于 （选填“A”或“B”）端。(3)若闭合开关后，发现灯泡很亮，且调节滑动变阻器时电压表、电流表的示数均无变化，以下三个选项中不可能是电路中存在的问题的是 （选填字母序号）。
A．滑动变阻器短路 B．滑动变阻器断路 C．滑动变阻器接成了上面两个接线柱
(4)排除故障后，闭合开关，他调节滑动变阻器的滑片P，使通过灯L1的电流为0.2A，再测出L1两端的电压，此时电压表示数如图15所示，为 V，然后计算出此时灯L1的电阻是 Ω，实际功率是 W；换上灯L2，闭合开关，调节滑动变阻器，使电路中电流为0.2A不变，再测出L2两端的电压，算出L2的电阻和功率；换上灯L3，闭合开关，调节滑动变阻器，使电路中电流为0.2A不变；再测出L3两端的电压，算出L3的电阻和功率。并将以上实验数据记录在表1中。次数
灯泡
I/A
U/V
R/Ω
P/W
1
L1
0.2
2
L2
1.6
8
0.32
3
L3
表1
2.4
12
0.48
图16
(5)请根据实验数据，在图16中作出小灯
泡功率与电阻关系的图象。
(6)分析图象可得结论：在电流一定时，小灯泡的实际功率与电阻成 关系。
(7)小明认为：为了控制实验条件，小明每次实验要换灯泡还要调节滑动变阻器，这样的操作不够简便。对此你可以如何改进？ 。
-
难度：
使用次数：164
入库时间：2013-05-14
如图17所示的电路中，电源电压保持不变，电阻R1的阻值为20Ω。闭合开关S，电流表A1的示数为0.3A，电流表A2的示数为0.5A。请解答下列问题：
(1)电源电压U；(2)电阻R2的阻值。
