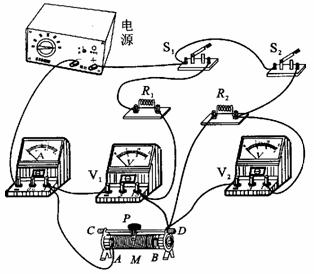

    科技小组的同学们设计了一个多档位的电热器模型，电路实物连接示意图如图所示，电路中电源两端电压保持不变，滑动变阻器的最大阻值为R3。将滑动变阻器的滑片P置于中点M，且只闭合开关S1时．电压表V1的示数为U，电流表的示数I1为0．8A；将滑动变阻器的滑片P置于B端，断开开关S1，闭合开关S2时，电压表V1的示数为U，电流表的示数为I2，R2消耗的电功率P2为2．7W。

    （1）求电流表的示数I2；

    （2）将滑动变阻器的滑片P置于A端，闭合开关S1和开关S2时，电压表V2的示数为3U，求此时R1消耗的电功率P1。
