小明用天平和量杯测一块石块的密度。在调节天平时,发现指针偏向分度盘的左侧(如图6甲所示),此时应将平衡螺母向_________(选填“左”或“右”)端调。然后用调节好的天平测石块的质量,天平平衡时右盘砝码的质量、游码在标尺上的位置如图6乙所示,石块的质量为________g,再用量杯测出它的体积为20cm3,则寿山石的密度是___________ kg/m3。
如图7所示,杆秤秤砣A的质量为0.1千克,杆秤的质量忽略不计。若杆秤水平静止时,被测物和秤砣到秤纽0的距离分别为0.05米、0.25米,则被测物的质量为________kg。当把物体挂在弹簧测力计下,浸没在水中时,测力计的读数如图8所示,则物体在水中受到的浮力是________N,物体排开水的重力是________N。
![]() | ![]() | ||
验电器是根据_________________________________原理来检验物体是否带电的;小王家五月初电能表的读数是2668.7kw.h,五月底的读数如图9所示,则小王家五月份共用电__________kw.h,小王家同时工作的用电器的总功率不能超过_________w。
![]() |
甲、乙二个导体的电流随电压变化的图线如图10所示,由图可知,甲导体的电阻是________Ω,当电压为5V时,通过乙导体的电流是__________A,若乙的额定电压是6V,则乙的额定功率是_____________W。

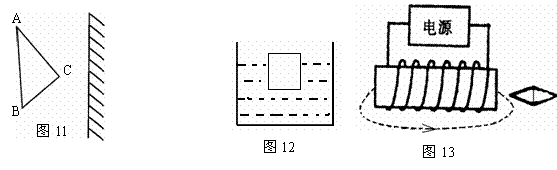

(1)、在图11中作出三角形ABC在平面镜中的像。
(2)、作出图12中物体在水中的受力示意图。
(3)、根据图13中磁感线方向标出图中电源“+、-“极与小磁针N、S极。
![]() |
