难度：
使用次数：185
入库时间：2013-05-09小华站在竖直放置的平面镜前，若将一块木板（厚度不计）放在平面镜前，如图所示，请画图说明他能否通过平面镜看到自己的脚尖。
-
难度：
使用次数：188
入库时间：2013-05-09
请画出图中潜水艇加速上浮时所受重力和浮力的示意图（小黑点O表示潜水艇的重心）
-
难度：
使用次数：55
入库时间：2013-05-09
在探究“冰的熔化特点”实验中，
（1）如图甲所示，是小明根据实验数据作出的冰加热时温度随时间变化的图像。分析图像可知，冰的熔点是 ℃，其熔化过程的特点是 。在第6min该物质处于 （选填“固态”、“液态”或“固液共存状态”）。
（2）由图像可以看出：AB段与CD段随着加热进行，温度变化的快慢明显不同，小明在老师的提示下明白了其中原因原冈。你认为是 。
（3）另一个小组为了使物质更快受热，实验装置如图13乙所示，你认为该装置在在的不足是 。
-
难度：
使用次数：245
入库时间：2013-05-09
小明看到运动员拉弓射箭时，弓拉得越弯，箭射得越远。小明猜想：弹性势能的大小可能与物体的弹性形变有关。
（1）为验证其猜想是否正确，他设计了如下实验（弹簧被压缩后未超过其弹性限度）；如图所示，将同一个弹簧压缩 （选填“相同”或“不同”）的长度，将小球置于弹簧的右端，松开后小球碰到同一位置的相同木块上，分析比较木块 ，从而比较弹性势能的大小。
（2）若水平面绝对光滑，本实验将 （选填“能”或“不能”）达到探究目的。
（3）小明根据实验现象认为：小球推动木块移动一段距离后都要停下来，所以弹簧、小球和木块所具有的机械能最终都消灭了，你认为小明的观点是 的（选填“正确”或：“错误”理由是 。
-
难度：
使用次数：55
入库时间：2013-05-09

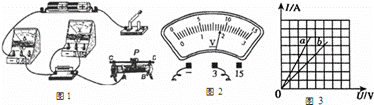

在测量定值电阻的实验中：
（1）请你用笔画线代替导线，将图1中的实物电路连接完整。
（2）闭合开关前，滑动变阻器的滑片P应移至 （选填“A”或“B”）端。小青闭合开关后，移动滑片P到某一点时，电流表示数为0.2A，电压表示数如图2所示，为 V，计算出的电阻值为 Q。
（3）小青仅把这一次实验测量所得的阻位作为最后的结果，你认为合适吗？ ，理由是 。
（4）如图3所示是其他两组同学根据测得数据作出的，I-U图像，分析图像可知Ra Rb（选填“＞”、“＝”或“＜”）。
（5）小珍连接好电路后闭合开关，发现无论如何移动变阻器的滑片P，电压表、电流表均有示数，但都不改变，原因可能是 。（写出一种即可）
