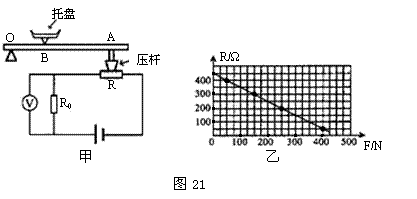

入库时间：2013-05-08小明设计了一个测量物体质量的“托盘秤”，如图21（甲）所示是其原理示意图，其中托盘上放置物体，压力传感器R的电阻值会随所受压力大小发生变化，杠杆ABO可绕0点转动，电压表的量程为0～3V（可显示质量大小）。已知OB：BA=1：2，电阻R0的阻值为100Ω。压力传感器R表面能承受的最大压力为400N，压杆与压力传感器的接触面积为2cm2，压力传感器R的电阻值随所受压力变化的图象如图21（乙）所示，电源电压恒定不变，当秤达到最大称量时，电压表的示数达到最大值3V，托盘和杠杆组件的质量忽略不计。求：
（1）该压力传感器能承受的最大压强；
（2）该电路的电源电压；
（3）当电压表的示数为1.5V时，托盘上被测物体的质量（g=10N/kg）。
