入库时间：2013-05-08小敏在某处用图(1)所示实验装置做“观察水的沸腾”实验，记录数据如下：
时间/min
0
1
2
3
4
5
6
…
温度/℃
90
92
94
96
98
98
98
…
(1) 请在图(2)中画出水沸腾时A处的一小气泡上升至水中B处时的大致图形；
(2) 利用表中数据，在图(3)中描绘出水的温度随时间变化的关系图线；
(3) 由图像可知，水在沸腾过程中，温度＿＿＿＿(选填“升高”、“不变”或“降低”)；
(4) 由图像可知，水的沸点是＿＿＿＿℃，由此可判断当地的气压＿＿＿＿(选填“大于”、
“等于”或“小于”)1个标准大气压．
图(1) 图(2) 图(3)
-
难度：
使用次数：63
入库时间：2013-05-08

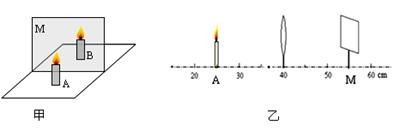

如图所示，甲、乙分别是“探究平面镜成像特点”和“探究凸透镜成像规律”的实验装置.
(1) 在利用甲图“探究平面镜成像特点”的
实验中，用玻璃板代替平面镜进行实验，是利用了玻璃板的 (填物理属性的名称)，从而能 .[(2) 小明将蜡烛由距透镜90cm处移至距透镜120cm处的过程中，在光屏上所成的像与凸透镜间的距离均约为5cm．凸透镜的焦距约为 cm，判断的依据是 ．
(3) 小明把蜡烛放在图乙所示A位置时，光屏应向M点的________(选填“左”或“右”)侧移动，才能接收到一个清晰的像，调整后，光屏上烛焰的像是倒立 __ (选填“缩小”、“等大”或“放大”)的实像.
(4) 如果玻璃板或凸透镜前的蜡烛A未点燃，将对实验产生的影响是： .
-
难度：
使用次数：71
入库时间：2013-05-08

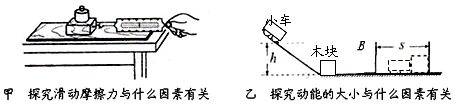

(1) 当要研究的物理量不易直接测量时，都需要想办法把它们的大小间接显示出来．例如：甲
实验是让木块在木板上做 运动，通过弹簧测力计的示数间接显示滑动摩擦力的大小；乙实验中小车动能的大小是通过_______________间接反映出来的．(2) 当要研究的物理量与多个因素有关时，都要采取一定措施控制变量．
例如：①要研究滑动摩擦力大小与压力大小的关系，就要多次改变压力大小，同时控制接触面的粗糙程度不变．做实验时我们改变压力大小的具体办法是 ；②要研究动能跟质量的关系，就要改变质量，同时控制速度不变．具体办法是：换用不同质量的小车，让它们从同一斜面的 由静止滑下，此实验的正确结论是______________________________。
-
难度：
使用次数：54
入库时间：2013-05-08
小华和小军同学用电池组(电压为3V)、电压表、电流表和滑动变阻器等实验器材，测量标有“2.5V”字样小灯泡的电功率。
(1) 如图所示是小华连接的实物图，请你用笔画线代替导线帮他们完成电路的连接。要求滑动变阻器滑片P向B端滑动时，小灯泡亮度逐渐变亮。
(2) 另一小组的同学在连接完电路闭合开关时，发现电压表的指针快速偏转到左边无刻度处，这是由于电压表 。
(3) 在实验过程中，曾出现即使将滑动变阻器调至电阻最小的位置，灯泡微弱发光，两表示数很小的现象，小华检查时碰了一下灯座上的接线柱，突然灯泡变亮了，两表示数也变大了。小军认为这是接触不良造成的，为什么接触不良就会出现这种现象呢？
小华分析，接触不良的地方电阻值变 ，从而出现上述实验现象,实际家庭电路中发生接触不良是很危险的，依据焦耳定律，会造成局部 ，从而引发火灾，应尽量避免。
(4) 下面四种硬导线与螺钉压按式接线柱接法中(箭头方向表示拧紧螺钉的方向)正确的接法是 。
(5) 小军同学按电路图正确连接电路后，闭合开关，从大到小调节滑动变阻器的阻值，并将正确操作下的电压表和电流表的示数填入下表．
电压表的示数U／Ｖ
电流表的示数I／Ａ
小电灯的功率P／Ｗ
2.0
0.20
2.5
0.22
3.0
0.25
通过上表数据，可算得小灯泡的额定功率为 Ｗ，还可得出关于灯丝电阻的结论是： ．
-
难度：
使用次数：120
入库时间：2013-05-08
为了探究影响电热的因素，小伟设计了如图(1)所示电路，烧瓶中盛有质量、初温均相等的煤油，R甲>R乙．
(1) 为了在较短的时间内达到明显的实验效果，选用煤油而不用水，主要是由于______．
(2) 通电一段时间后，比较两烧瓶中温度计的示数，是为了探究电热与_______的关系．
(3) 要利用此装置来探究电热与电流的关系，你还需要的操作是_________________．
(4) 将此装置改装后可测量煤油的比热容，如图(2)所示．测量时，分别向两个相同的烧瓶中加入初温均为t0质量相等的水和煤油，通电一段时间后，分别读出温度计的示数为t水、t煤油，请写出煤油比热容的表达c煤油=__________ (已知水的比热容为c水)(不计热量损失)．
(1) (2)
