难度：
使用次数：191
入库时间：2013-05-06小明按右图所示电路图做“测量灯泡的电功
率”的实验。实验室可提供下列器材A．电流表
B．电压表
C．滑动变阻器R(阻值0～20Ω)
D．电阻为5Ω的待测灯泡L（电阻不随温度变化）
E．电源E（电压4.5V并保持不变）
F．开关S及导线若干
(1)根据电路图和实验室提供的器材，可判断出：实验时通过灯泡的最小电流为 ▲ A；加在灯泡两端的最大电压为 ▲ V；
(2)若小明所选电压表的量程为0～3V、电流表的量程为0～0.6A，实验要求测量时电表的读数至少为满刻度的三分之一，则测出的灯泡的功率范围只能是 ▲ ．
(3)小明按电路图连接好电路后进行实验，由于电路中某一处有故障，当闭合开关时电压表无示数，为查出电路故障，小明进一步观察并检查电路．当检查到电源、开关、电压表、电流表、导线及其连接都完好时，小明结合前面的现察，就可判断出电路的故障：
（A） 如果小明观察到 ▲ ，则故障是 ▲ ；
（B）如果小明观察到 ▲ ，则故障是 ▲ ．

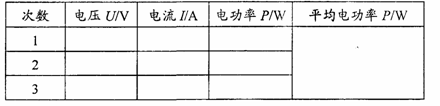

(4)排除故障后，小明继续进行实验，在对测量数据的记录和处理时，他设计了如下表格．你认为这张表格的设计是 ▲ （选填“正确”或“错误”）的．
-
难度：
使用次数：69
入库时间：2013-05-06
在探究“导体产生的热量与导体两端的电压、导体的电阻和通电时间关系”的实验中，实验装置如图所示，两烧瓶A、B中煤油质量相等，两只温度计的示数相同，电阻丝的阻值R1>R2
(1)烧瓶中不装水而装煤油．是因为水的比热容较 ▲ （选填“大”或“小”）．开关接在干路中，是为了控制 ▲ 相同．
(2)闭合开关后，发现A中温度计的示数上升较慢，则A中电 阻丝放出的热量比B中放出的热量 ▲ （选填“多”或 “少”）．由此得出结论：当导体两端的电压和通电时间相 同时，导体电阻越大，导体产生的热量
越 ▲ （选填“多”或“少”）。(3)电烘箱高温和低温两挡的调节是通过改变接入电路的电阻丝
的长度来实现的，由上述实验可知：低温挡接入电路的电阻丝比高温挡要 ▲ （选填“长”或“短”）一些．
-
难度：
使用次数：109
入库时间：2013-05-06
2012年6月16日，历史将永远在这一刻定格——中国航天员景海鹏顺利打开“神舟九号”飞船轨道舱舱门，在幽蓝色地球的背景下，景海鹏在太空中挥动着一面国旗向全国人民致意，中国人太空出舱的梦想就此实现！
（1）如图为长征二号Ｆ型火箭运载着“神九”离地升空的照片，火箭发射架下方建有较大的水池，这是利用水在 ▲ （填物态变化名称）时吸热降温，水池上方出现大量的白色气团，它们是 ▲ 形成的.
（2）“神九”进入预定轨道后发射了一颗“伴飞小卫星”。“伴飞小卫星”上装有与“嫦娥一号”类似的CCD立体相机，弹射后将摄制中国首张飞船在轨飞行的三维立体外景照片，该照片以太空为背景，展现“神九”高速运行的独特景致。CCD的结构为三层，第一层是“微型镜头”，第二层是“分色滤色片”以及第三层“感光层”.CCD的第二层 “分色滤色片”，目前有两种分色方式，一是RGB原色分色法，另一个则是CMYK补色分色法.RGB即三原色分色法，几乎所有人类眼镜可以识别的颜色，都可以通过 ▲ 、 ▲ 、 ▲ 光的三原色来组成.
（3）为“神九”的正常工作提供能量，飞船两侧装有太阳能电池板，太阳能可以将电池板可以将 ▲ 能转化为 ▲ 能.
（4）在太空环境下，以下哪个事情不能像在地面上一样正常进行（ ）
A．用刻度尺测长度 B．用放大镜看物体
C．用平面镜改变光路 D．举行露天大型演唱会
（5）中国人的第一次太空行走共进行了19min35s。期间，翟志刚与飞船一起飞过了9165km。属马的景海鹏，以____ ▲ __km/s的速度，由此成为“走”得最快的中国人。
