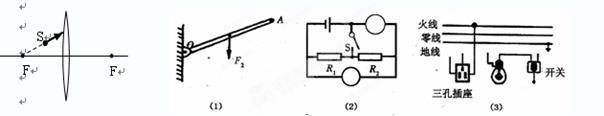

入库时间：2013-05-06按照题目要求作图：（8分，每题2分）
（1）完成入射光线经过凸透镜后的折射光线
(2) 为使杠杆OA保持静止，画出在A点所加最小力F1的示意图和阻力F2的力臂l2
(3) 如图所示，将电流表“
”或电压表“
”的符号填入相应的圆圈内，当开关S闭合后，要使电阻R1R2并联．(4) 如图所示，请将对应下列元件连接成符合安全用电要求的家庭电路．
-
难度：
使用次数：101
入库时间：2013-05-06
随着人们生活水平的日益提高，小汽车越来越多地走进了百姓人家，一辆使用汽油为燃料的小汽车，以20m/s的速度在水平路面上匀速行驶时，汽车发动机功率20KW．若小汽车行驶的距离为10km，汽油的热值q＝4.6×107J/kg，小汽车发动机的效率为25%．求小汽车在这段路程中：
(1)运动的时间；
(2)发动机所做的功；
(3)消耗汽油的质量．
-
难度：
使用次数：74
入库时间：2013-05-06

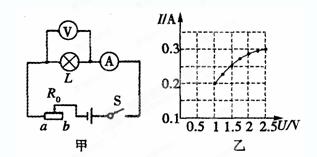

额定电压为2.5V的小灯泡连入如图甲所示的电路中，电源电压保持不变，滑动变阻器R0的最大电阻为10Ω．闭合开关S，滑片从b端向左滑动，直到小灯泡正常发光，得到如图乙所示的I－U图象，求：
(1)小灯泡的额定功率
(2)滑片在b端时小灯泡的电阻．
(3)电源电压．
-
难度：
使用次数：192
入库时间：2013-05-06
为了研究光的反射规律，小亮进行了下面的实验：
把一平面镜M平放在平板上，把一个画有角度的白色硬纸板竖立在镜面上，硬纸板是由E、F两块粘接而成，可绕接缝ON转动，ON垂直于镜
面．(1) 使E、F成为同—平面，让入射光线沿纸板上某一角度线射向镜面上的O点，观察反射光线、入射光线和ON位置．可知反射光线与入射光线___ ▲ __ _____________________；
(2) 改变入射光线方向，观察反射光线方向改变，可知反射角______ ▲ _____入射角；
(3) 把纸板F前折或后折，可以知
道反射光线、入射光线与法线 ____ ▲ _________ ______________；(4) 让光线逆着反射光线射向镜面，经M反射后，反射光线逆着原入射光线方向射出，表明反射时____________________ ▲ ____________。
-
难度：
使用次数：72
入库时间：2013-05-06
为了比较水和沙子吸热本领的大小，小敏做了如图所示的实验：在两个相同的烧杯中，分别装质量、初温都相同的水和沙子，用两个相同的酒精灯对其加热，实验数据记录如下表：
质量/g
升温10℃所
需要时间/s
升温20℃所
需要时间/s
升
温30℃所
需要时间/s
沙子
30
64
89
124
水
30
96
163
220
（1）分析上表中的实验数据可知：质量相同的水和沙子，升高相同
温度时，水吸收的热量＿＿＿▲＿＿（选填“大于”或“小于”）沙子吸收的热量；（2）如果加热相同时间，质量相等的水和沙子，＿＿▲＿＿（选填“水”或“沙子”）升高的温度更高；
（3）下列事实能用上述实验结果解释的是（▲ ）
A．沿海地区昼夜温差会
比内陆地区小 B．用盐水腌蛋，一段时间后蛋会变咸C．长期堆放煤的
水泥地面变成黑色 D．夏天给教室洒水，感觉凉爽
