难度：
使用次数：68

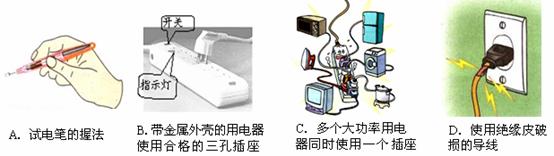

入库时间：2013-05-06图3是人们在生活用电中
的几种做法，其中正确的是（ ）
图3
-
难度：
使用次数：113
入库时间：2013-05-06

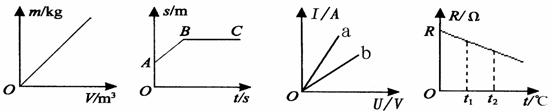

如图4所示，下列关于图像的说法中，正确的是 （ ）
A．图甲表明同种物质的密度与质量成正比，与体积成反比
B．图乙表示物体在AB和BC段做不同的匀速直线运动
C．图丙表示导体b的电阻大于导体a的电阻
D．图丁表示一段钨丝的电阻随温度发生变化
图甲 图乙 图丙 图丁
图4
-
难度：
使用次数：206
入库时间：2013-05-06
如图所示，光滑的地面上有一足够长的木板，木板上面放置一个小木块，小木块一端连接着弹簧测力计．当拉力F为5N时，木板向右做匀速直线运动，然后把拉力
增大到10N时，下列分析正确的是（ ）A．小木块仍将保持静止
B．小木块所受摩擦力的方向水平向左
C．木板仍向右做匀速直线运动
D．此时弹簧测力计的示数为10N
图5
-
难度：
使用次数：169
入库时间：2013-05-06
如图6所示，电源电压保持不变，滑动变阻器R的最大阻值为20Ω，R2阻值60Ω。当S闭合时，P移至a端，电流表A的示数为0.5A，A1的示数为0.3A，以下说法错误的是（ ）
A．电源电压为12V
B．电阻R1的阻值40Ω
C．S断开，滑片P从a端移至b端，电流表A示数变化范围为0.3A～0.15A
D．S断开，滑片P从a端移至b端，R2消耗的电功率变化范围为2.4W～1.35W
图6
