难度：
使用次数：59
入库时间：2009-03-13某班同学到实验室做“测定小灯泡额定功率”的实验。被测小灯泡的额定电压为3.8V，电阻约为10Ω。实验室有如下器材：电源（电压为6V）、电流表（0~0.6A 0~3A）、电压表（0~3V 0~15V）、开关各一只，导线若干，滑动变阻器三只：R1（5Ω 0.5A）、R2（10Ω 0.5A）、R3（500Ω 1A）。同学们设计的电路如图所示：
（1）电压表应选用 挡，滑动变阻器应选用 （选填“R”、“R”、“R”）；
（2）实验电路接好后，合上开关时，部分同学发现电路出现故障，主要有下表所列的两种情况，请根据现象和检测结果指出故障的可能原因：
故 障 现 象
检 测
故 障 原 因
灯泡较暗、两表的示数均较小
移动滑动变阻器滑片，现象不变
灯泡不亮、电压表示数较大、电流表无示数
取下灯泡，两表的示数不变
（3）下表为某小组的实验记录分析表：
实验序号
电压表示数/V
电流表示数/A
功率/W
额定功率/W
1
3.0
0.36
1.08
2
3.8
0.4
1.52
3
4.5
0.42
1.89
老师认为该小组数据处理过程有误，你认为正确测量结果P额= W。
-
难度：
使用次数：98
入库时间：2009-03-13
小明在物理实验室发现一个如图所示的盒子，面板上有四个接线柱、一个灯泡和一个开关。他发现，闭合开关时灯泡能够发光，断开开关时灯泡就熄灭。老师告诉他B、C间有个电源，另外，电路中还有一个电阻。他非常想了解盒子内部的电路，于是找来了一个电流表和两根导线做了以下探究：
①断开开关，将电流表的a端固定到A接线柱上；
②将电流表的b端接到B接线柱上，发现灯泡不亮，电流表的示数为零；
③将电流表的b端接到C接线柱上，发现灯泡较亮，电流表有示数；
④将电流表的b端接到D接线柱上，发现灯泡较暗，电流表的示数减小。
请你根据小明的探究过程及现象帮他把盒内电路的电路图补充完整。
-
难度：
使用次数：188
入库时间：2009-03-13
如图为“测量滑轮组机械效率”的实验装置，钩码总重6N，弹簧测力计竖直向上匀速拉动细绳时的示数如图所示。（摩擦不计）
（1）由图可知，实验时弹簧测力计对细绳的拉力为多大？
（2）若钩码3s内上升0.1m，则弹簧测力计拉力做功的功率为多大？该滑轮组的机械效率为多大？
（3）若仅增加钩码的个数，该滑轮组的机械效率将如何变化？
-
难度：
使用次数：187
入库时间：2009-03-13
位于我市海滨的田湾核电站，至今已有两台机组先后并网发电。
（1）先期并网发电的两台机组年发电量约为1.6×1010kWh，这些电能相当于我市新海电厂完全燃烧多少吨标准煤放出的能量？（标准煤的热值为3.0×107J/kg）
（2）与新海电厂的火力发电相比，核能发电具有哪些优点？（说出两点即可）
（3）若电厂通过供电系统，用220V的电压给离电厂较远的小明家所在的小区供电。某天小明在家用标有“220V 1000W”的电热水壶烧水，在20min内将2kg的水从20℃烧开。假如在烧水过程中由电能产生的热量80%被水吸收。则电热水壶的实际功率为多大？（不考虑温度对电阻的影响）
-
难度：
使用次数：175
入库时间：2009-03-13

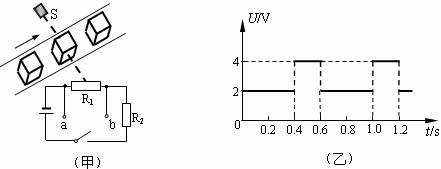

如图（甲）所示是某生产流水线上的产品输送及计数装置示意图。其中S为一激光源，R1为光敏电阻（有光照射时，阻值较小；无光照射时，阻值较大），R2为定值保护电阻，a、b间接一“示波器”(示波器的接入不影响电路)。光敏电阻两端的电压随时间变化的图象，可由示波器显示出来。水平传送带匀速前进，每当产品从传送带上通过S与R1之间时，射向光敏电阻的光线会被产品挡住。若运送边长为0.1m，质量为0.6kg的均匀正方体产品时，示波器显示的电压随时间变化的图象如图（乙）所示。请回答下列问题：
（1）此产品的密度为多大？
（2）产品对传送带的压强为多大？（g取10N/kg）
（3）已知计数器电路的电源电压恒为6V，保护电阻R2的阻值为40Ω，求光敏电阻在两种状态下的阻值分别为多大？光敏电阻1h消耗的电能为多少？
