入库时间：2009-03-13如图，物块静止在斜面上，请分别画出物块所受重力、摩擦力的示意图。
-
难度：
使用次数：152
入库时间：2009-03-13
如图，请在两幅图上分别作出入射光线、出射光线。
-
难度：
使用次数：483
入库时间：2009-03-13
如图，为使螺线管上方的小磁针在图示位置处于静止，请根据所标电流（I）的方向，画出螺线管的绕法，并在螺线管外部的磁感线上画箭头表示它的方向。
-
难度：
使用次数：244
入库时间：2009-03-13
在“测滑轮组机械效率”的实验中，小强按正确方法操作，下图是他实验中的情景，下表是他记录的一组数据。
钩码总重G(N)
钩码上升高度h(m)
测力计拉力F(N)
测力计移动距离s(m)
2
0.05
0.4
0.15
（1）由表中数据可计算出，滑轮组对钩码做的有用功为_______J，人做的总功为多于_______J。
（2）对以上两个计算结果进行比较，其不合理之处是_____________________________；结合测力计放大图，可知小强的错误是___________________ _________。
（3）在该次实验中，所测滑轮组的机械效率应该___ ___________。
-
难度：
使用次数：55
入库时间：2009-03-13

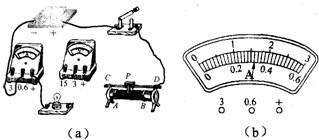

运用图（a）测量小灯泡功率，小灯泡标有“2.5V”字样。
（1）在图（a）上补画导线，使其成为完整的实验电路。要求：滑动变阻器的滑片P向右滑动时灯泡变亮。
（2）连接电路前，开关应___________；当确认电路连接正确，准备合上开关时，应将变阻器的滑片P移到_________端（填“左”或“右”）。
（3）为测量灯泡的额定功率，应调节_____________，并同时注意观察___________；当确认灯泡正常发光时，电流表的示数如图（b），其读数为__________，该灯泡的额定功率是___________________。
（4）下表为另一小组的实验记录（该小组所用灯泡的额定电压为3.8V）：
实验序号
电压(V)
电流(A)
电功率(W)
额定功率(W)
1
3.0
0.24
0.72
1.13
2
3.8
0.30
1.14
3
4.5
0.34
1.53
由上表可知，该小组的错误是：_____________________________________。
