难度：
使用次数：177
入库时间：2013-04-29一只开水煲的铭牌如图，内部由开关和电热丝组成．求：
产品名称：开水煲
额定频率：50Hz
额定功率：1100W
额定电压：220V
容量：1.2L
型号：JKY-12C09C
（1）正常工作时，通过内部电热丝的电流；
（2）内部电热丝的电阻；
（3）额定电压下工作5min消耗的电能．
-
难度：
使用次数：114
入库时间：2013-04-29
在探究“影响电磁铁磁性强弱的因素”实验中，小宇用相同的 漆包线和铁钉绕制成电磁铁A和B，设计了右图所示的电路。
（1）图中A、B串联的目的是___________。
（2）闭合开关后，分析图中的现象，得出的结论是：
；（3）B铁钉的钉尖是________极。若让B铁钉再多吸一些大头针，滑动变阻器的滑片应向______端移动。（选填“左”或“右”）
-
难度：
使用次数：156
入库时间：2013-04-29
下面为“

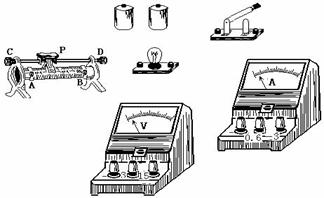

测定小灯泡额定功率”的实验，器材如图所示，其中小灯泡上标有“2.5V”的字 样，它的电阻约为10Ω。（1）请你用笔画线代替导线，把图中的器材连接成实验电路并在右边的虚线框内画出电路图；（2）小刚合理地连接好电路，闭合开关，无论怎样调节滑动变阻器灯泡都不亮。于是小刚提出以下猜想： A．可能是灯丝断了 B．可能是小灯泡短路 C．可能是变阻器开路
电流表
电压表
判断结果
示数不为零
示数为零
示数为零
示数不为零
示数为零
示数为零
究竟哪个猜想正确，可根据电流表和电压表的示数进行判断（电流表、电压表均无故障）。下表给出了电流表、电压表可能出现的几种
情况，请判断每种情况下哪个猜想是正确的，并把其序号填写在对应的空格里。（3）小刚排除故障后，调节滑动变阻器使小灯泡正常发光，此时电流表示数如图所示，则通过小灯泡的电流为 ______A，小灯泡的额定功率为_______W。
-
难度：
使用次数：101
入库时间：2013-04-29
热敏电阻的阻值会随温度的改变而改变。小明同学用甲图所示的电路来探究热敏电阻RT的阻值与温度的关系。已知M为控温器，电源电压恒为12伏，R为电阻箱。（1）在控温器中应该加入下列哪种液体？
A．自来水 B．煤油 C．食盐溶液
（2）当控温器中液体温度为80℃，电阻箱阻值为100欧时，电流表的示数为0.1安。则该温度下热敏电阻的阻值为 欧。
（3）依次改变控温器中的液体温度，同时改变电阻箱的阻值，使电流表的示数始终保持在0.1安。通过计算得到相关数据记录如下。从表中可以看出，在一定
温度范围内，该热敏电阻的阻值随温度的升高而 。温度t（℃）
70
60
50
40
30
20
10
…
电阻RT（欧）
22
28
35
44
56
73
94
…
（4）在科技创新活动中，小春用该热敏电阻和电压表制成了 一支指针式温度计（如图乙）。它可以直接在电压表刻度 盘上读出相应温度。若电压表的读数会随温度的升高而增大，则应在原理图（乙）中 两端接入一个电压表。（填“ab 、 bc 或 ac”）
