难度：
使用次数：167

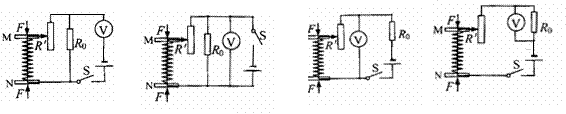

入库时间：2013-04-24如图是某种握力计的原理图，其中弹簧上端和滑动变阻器滑片固定在一起，R0为保护电阻，握力大小可通过电压表示数来显示。手握紧MN时，握力越大电压表的示数越大。则下列电路中符合这一原理的是
A. 图A B . 图B C . 图C D . 图D
-
难度：
使用次数：176
入库时间：2013-04-24
如图12所示电路中，电源电压不变，R1为定值电阻，R为滑动变阻器，闭合开关S，当滑动变阻器的滑片P向左移动时，下列判断正确的是
A．电压表示数变小，电流表示数变大
B．电压表示数变小，电流表示数变小
C．电压表和电流表的示数变化相反
D．电压表和电流表的示数的比值不变
-
难度：
使用次数：199
入库时间：2013-04-24
我国家庭电路中，电视机正常工作的电压为 伏，空调器与电灯之间是 连接的（选填“串联”或“并联”）。冬季空调开的越多，电路主干路中的总电流 （选填“越大”、“不变”或“越小”），容易发生火灾。
-
难度：
使用次数：160
入库时间：2013-04-24
现有“4.8V 0.2A”的小灯，将它接到6伏电源两端，为使小灯正常发光，需要在电路中________联一个___________欧的电阻，小灯正常发光时的功率为___________瓦。
-
难度：
使用次数：174
入库时间：2013-04-24
灯泡L1标有“6V 3W”字样，灯泡L2标有“6V 2W”字样，它们串联后接在某电源上。闭合开关后，其中一只灯泡正常发光，另一只灯泡比正常发光时暗淡，该电源的电压是_________V。
