难度：
使用次数：52
入库时间：2009-03-13如图所示，重2250N的п形钢架与地面的接触面积为2000 cm2, 重500N的物体底面积为0.25m2，人未施力时，物体对地面的压强为_________Pa；当物体被匀速提起时，钢架对地面的压强为_________Pa（不计绳重、滑轮重和摩擦）。
-
难度：
使用次数：144
入库时间：2009-03-13
图中，小球悬浮在水中，请画出小球所受力的示意图
-
难度：
使用次数：95
入库时间：2009-03-13
画出图中两条入射光线对应的折射光线
-
难度：
使用次数：140
入库时间：2009-03-13
护城河上安装的吊桥可以看成一个以B为支点的杠杆，一个人通过定滑轮将吊桥拉起，请在图中画出绳对吊桥的拉力及拉力的力臂。
-
难度：
使用次数：92
入库时间：2009-03-13
某学习小组利用注射器、弹簧测力计、刻度尺等器材粗测大气压值．

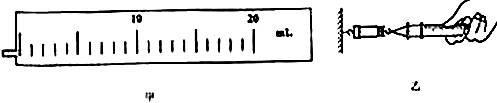

（1）图甲是按1：1的比例拍摄的注射器上的全部刻度线，注射器的最大可读容积为_________，用刻度尺测量注射器全部刻度的总长为_____ cm，可算得活塞的横截面积为____cm2。
（2）实验时，小华把注射器的活塞推至注射器底端，排尽筒内空气，然后用橡皮帽封住注射器的小孔， 按图乙所示安装好器材，水平向右慢慢地拉动注射器筒，当弹簧测力计的示数增大到F=28.0N时，注射器中的活塞刚开始滑动，则测得大气压值p=_______ Pa。
（3）实验时若筒内空气没有排尽，将导致测得大气压值_______；若活塞与注射器内壁间的摩擦较大，将导致测得大气压值_______。（均选填“偏大”、“偏小”或“不变”）
