难度：
使用次数：51
入库时间：2009-03-13某研究小组要测量一只阻值约为100Ω．的电阻R，所提供的器材有：①干电池两节，②学生用电流表(0―0.6A、0―3A)一只，③学生用电压表(0～3V、0～15V)一只，④滑动变阻器(100Ω 2A)一只，⑤电阻箱(0―9999Ω 5A，符号为 )一只，⑥开关和导线若干．请你帮助该小组完成下列(1)、(2)两项步骤，要求在电表读数时，指针偏转超过最大刻度值的1/3．
(1)你选择的实验器材是： (填序号)；
(2)根据所选器材，在右边虚线框内画出一个能反映测量方法的电路图．
-
难度：
使用次数：109
入库时间：2009-03-13

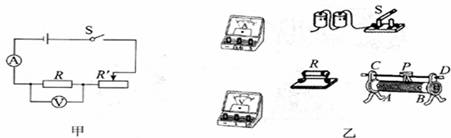

小明同学用图甲所示的电路来验证“电流与电阻的关系”，所用器材有：电压恒为3V的电源，阻值为5Ω、10Ω,、20Ω的定值电阻各一只，“15Ω lA"的滑动变阻器一只，学生用电流表、电压表各一只，开关和导线若于．
(1)根据题意，请你选择合适的电表量程，并帮助小明按电路图用笔画线代替导线完成右边实物图(图乙)的连接．
(2)实验过程中他控制定值电阻只两端的电压恒为1.5V．
A．先将R用5Ω的电阻接人电路中进行实验，读取与该电阻对应的电流值；
B．再将10Ω的电阻替换5Ω的电阻接人电路中进行实验，读取与该电阻对应的电流值；
C．最后他用20Ω,的电阻替换10Ω的电阻接入电路中进行实验，发现无法读取与20Ω的电阻对应的电流值．经检查，电路连接无误，且元件完好，请你帮他找出两种可能的原因．
原因1： ．
原因2： ．
-
难度：
使用次数：66
入库时间：2009-03-13
按照图所示的方法，假如你将铁丝快速地弯折十余次，然后用手指触摸一下弯折处，你会有何感觉?请用物理知识解释产生此现象的原因．
-
难度：
使用次数：172
入库时间：2009-03-13
如图所示，一两端开口的塑料软管，用橡皮膜将下端开口扎紧(密封)，将塑料软管竖直放置时，从上端开口处倒人一定量的水，可以发现橡皮膜向下凸起(图甲)，此时若将软管下部某处按图乙所示适当弯曲(图中橡皮膜未画出)，你认为橡皮膜凸起的程度与图甲相比是变大、变小还是不变?利用所学的物理知识说明你判断的理由．
-
难度：
使用次数：126
入库时间：2009-03-13
一种家用电熨斗的规格为"220V 1100W"．在额定电压下，这种电熨斗工作时的电流是多少? lmin产生的热量是多少?
