难度：
使用次数：88
入库时间：2013-04-23小刚同学想利用家里的电能表（如图所示），测量一下家里电磁炉的实际功率，他关闭了家里其他用电器，只让电磁炉单独工作，测得家里电能表的转盘1min转了90r，则该电磁炉的实际功率为________W。如果他家的电能表现在的示数如图所示，则电磁炉单独连续使用30分钟后，其电能表的示数应该是
第46题图
-
难度：
使用次数：51
入库时间：2013-04-23
如图是高、中、低“三档”电热器（R1＞R2）的工作电路，如果将电热器调至高温档工作，应该闭合开关 ；如果调至中温档工作，已知电源电压为U，通电时间为t，则它产生的热量的表达式： 。
-
难度：
使用次数：204
入库时间：2013-04-23
如图所示，将一个小球放在弹簧上，用手指压小球。请你画出小球此时所受力的示意图。
-
难度：
使用次数：192
入库时间：2013-04-23
开关闭合后磁感线的形状如图所示，请在如图所示中标出磁铁A的两个磁极和磁感线的方向．
-
难度：
使用次数：195
入库时间：2013-04-23
同学们通过实验探究得出了凸透镜成像规律。

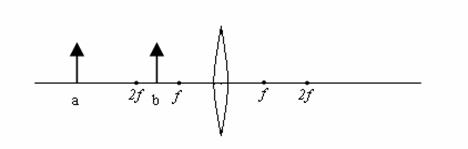

（1）小红同学为了形象记忆和理解这一规律，她想将物与像的关系用图进行描述。
请你帮助小红把同一个发光物体分别放在a、b处时，所成对应的像a′、b′性质的
大致情况在图中画出来。
（2）小亮同学为了证明凸透镜成像的规律正确性，他设计了如下实验，将焦距为20cm的凸透镜A固定在光具座的35cm刻度处，将点燃的蜡烛放置在光具座的5cm刻度处，移动光屏，使烛焰在光屏上成清晰的像，如图甲所示.接着他们保持烛焰的位置不变，在原位置上将凸透镜A换成凸透镜B，移动光屏，使烛焰在光屏上成清晰的像，如图乙所示．请问凸透镜A的焦距 凸透镜B的焦距（选填”大于”、“等于”或“小于”）．
(3)请你根据小红对凸透镜成像规律的描述和小亮的实验，归纳凸透镜所成像的性质是由什么决定？
