难度：
使用次数：64
入库时间：2013-04-20斜面是一种简单机械，图4-2是探究这种机械的特点的装置。
（1）如图4-2甲所示那样，测量木块重量时，应使木块保持 状态，并依据 条件得出木块重量的大小等于弹簧测力计的示数。
斜面倾斜程度
木块所受重力G/N
斜面高度h/m
斜面长度s/m
沿斜面拉力F/N
较缓
5
0.2
1
2
较陡
5
0.3
1
2.6
最陡
5
0.4
1
3.2
（2）将木块放在如图4-2乙所示的斜面上，并用测力计沿斜面匀速上拉木块，收集到右下表的数据：
①比较表中木块重力G和拉力F 的大小得出：使用斜面时 （选填“能”或“不能）”省力。
②请举出一个斜面应用的实例
（3）如果探究斜面的机械效率与物重的关系，则要保持斜面的倾斜角度和 不变，只改变 ，这种研究问题的方法称之为 法，斜面的机械效率的表达式为 。
-
难度：
使用次数：124
入库时间：2013-04-20

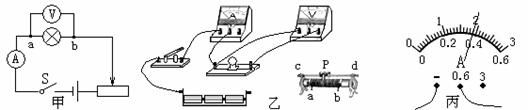

图4-3甲是“测量小灯泡的电功率”的电路图；图4-3乙是“测量小灯泡的电功率”实验电路，其中电源为三节一号干电池，小灯泡的额定电压为3.8V，灯丝电阻约10Ω，滑动变阻器标有10Ω 1A字样。
（1）对照图4-3甲
所示的电路图，用笔画代替导线，将图4-3乙所示的滑动变阻器正确接入电路。（2）连接电路时，开关应处于 （选填“闭合”或“断开”）根据你将滑动变阻器接入电路的方式，闭合开关前，应将滑动变阻器的滑片P调到 （选填“a”或“b”）端。
（3）当闭合电路的开关时，小灯泡特别亮，结果烧坏小灯泡，出现这种现象的原因是 ，小
灯泡熄灭后电压表的示数等于 V。（4）排除故障，换上规格相同的小灯泡后，调节滑动变阻器，测得如右表中的三组数据，其中第二组数据的电流表示数如图4-3丙所示，则通过小灯泡的电流为 A； 额定功率是
（5）按1 2 3次实
验顺序观察到小灯泡越来越亮，根据观察到的现象和表格中的数据总结出结论：“小灯泡的实际功率 ，小灯光越亮”。
实验次数
电压U/V
电流I/A
1
3.3
0.32
2
3.8
3
4.3
0.44
-
难度：
使用次数：128
入库时间：2013-04-20
健身拉力器结构如图5-1所示．用250N的拉力向下拉动拉杆，使20kg的配重物在2s内匀速升高40cm．不计拉杆和绳的重力，g取 10N/kg．求：
（1）配重物的重力；
（2）2s内配重物运动的速度；
（3）此过程中拉力做功的功率。
图5-1
-
难度：
使用次数：63
入库时间：2013-04-20
如图5-2甲所示电路，电源电压为6V不变，滑动变阻器的滑片P从a端移动到b端，定值电阻R1两端的电压随滑动变阻器R2阻值变化的图像如图5-2乙所示。问：
（1）当R2为10Ω时，电压表V1的示数是多少？
（2）当电压表V1示数为2V时，R1的阻值是多少？
（3）滑动变阻器的滑片P在b端时，电阻R1的功率是多少？
-
难度：
使用次数：183
入库时间：2013-04-20
图5-3是一个自动储水箱的示意图。结构为圆柱形金属水桶、一个压力传感开关和一个长方体组成，其中长方体通过细杆与压力传感开关相连。压力传感开关的作用是：当它受到细杆竖直向下的拉力达到10N时闭合，控制水泵从进水口开始向桶内注水，此时，水面刚好与长方体的下表面相平，水桶内储水高度为h1=8cm；当它受到细杆竖直向下的拉力等于6N时断开，水泵停止向
桶内注水，此时，水刚好浸没长方体的上表面，水桶内储水高度为h2=40cm。已知水桶的底面积为0.5m2。求：（1）水泵开始注水时，水对水桶底部的压强是多少？
（2）水泵停止向桶内注水时，长方体受到的浮力是多少？
（3）长方体的密度是多少？
