难度：
使用次数：195
入库时间：2009-03-13如图所示，是一条经水面反射后的光线。请在图中画出其入射光线及与人射光线对应的折射光线的大致方向。
-
难度：
使用次数：80
入库时间：2009-03-13
如图是正在平整山坡上向上滚动的足球，请画出足球所受的重力和摩擦力的示意图
-
难度：
使用次数：235
入库时间：2009-03-13
根据通电螺线管中的电流方向，在图中标出电源的正、负极和通电螺线管的N、S极
-
难度：
使用次数：155
入库时间：2009-03-13
画出使杠杆AB在图中所示位置静止时所用最小力F的作用点和方向（O为支点，OA<OB）
-
难度：
使用次数：192
入库时间：2009-03-13

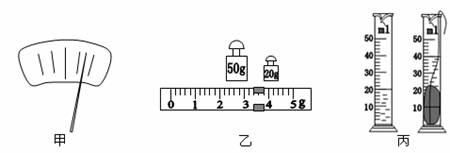

用天平和量筒测某种矿石的密度。在调节天平时，发现指针如图甲所示偏向分度盘的右侧，此时应将平衡螺母向________调。用天平称矿石的质量。把矿石放在天平的左盘，天平平衡时，放在右盘中的砝码和游码在标尺上的位置如图乙所示。用量筒量出矿石的体积如图丙所示，由此可知，矿石的密度r =__________g/cm3。
