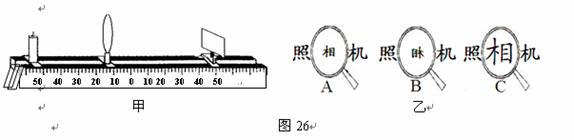

    小军和小民班的同学在老师的指导下,用图26甲所示的装置探究凸透镜成像的规律

    (1)他们按照图甲所示安装各种器材后,点燃蜡烛,应先调节烛焰、凸透镜和光屏的高度,使三者的中心大致在

    2实验小组依次选取了不同的物距分别进行实验,同时记录下相关实验数据和观察到的成像情况,如下表。

    探究实验记录表(凸透镜焦距f=10cm

    实验次数

    物体到凸透镜距离

    物距u/cm

    像的放大或缩小

    像的正立或倒立

    像的虚实

    1

    30

    缩小

    倒立

    实像

    2

    25

    缩小

    倒立

    实像

    3

    20

    等大

    倒立

    实像

    4

    16

    放大

    倒立

    实像

    5

    12

    放大

    倒立

    实像

    6

    8

    放大

    正立

    虚像

    7

    4

    放大

    正立

    虚像

    分析表中数据可知:当物距大于2倍焦距时,凸透镜成倒立、         的实像;如果将蜡烛移动到距离凸透镜15 cm处,凸透镜所成的像是                     此像        (选填不能)用光屏承接。

    3)进一步分析实验数据和观察到的成像情况:凸透镜可以成实像也可以成虚像,二者成像特点的不同是

    4)实验时同学们发现,在观察光屏上淸晰的烛焰像的过程中,随着蜡烛的燃烧,光屏上的像向      (选填)移动。

    5)小明学完凸透镜成像规律之后,用凸透镜看照相机三个字,并在笔记本上画出了如图26乙所示的实验现象,其中        图是画错的,         图反映了放大镜的成像原理。
