如图所示的实验器材,现用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压,电路中电流约为0.5A,并用变阻器改变小灯泡的电流,要求滑片向右滑动时灯泡变亮。
(1)按要求连接实物图;
(2)在虚线框内画出相应的电路图。
(3)在连接电路的过程中,开关必须处于 状态。连接好电路后,在闭合开关进行实验之前应将滑动变阻器的滑片P移到 位置.

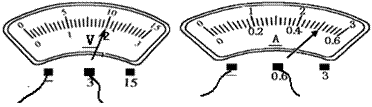

(4)在某一次实验中,电压表和电流表所选的量程和指针的位置如图所示,则该灯泡两端的电压是_____V,通过的电流是 A,这个灯泡此时的阻值是________ Ω。
在探究导体电阻大小与哪些因素有关的实验中,采用了"控制变量"的方法。下表是某实验小组在实验中所用导体的相关物理量的记录:
(l)要探究导体电阻大小与长度是否有关,应选用_____________两根导体;
(2)要探究导体电阻大小与横截面积是否有关,应选用___________两根导体。
用如图的电路,研究导体的电流与电压、电阻的关系。①在研究电流与电压的关系时,要保持 不变,若要使定值电阻两端的电压由2V升到3V,闭合开关后,应将滑片向 (填“左”或“右”)滑动;②在研究电流与电阻关系时,先用5欧的定值电阻进行实验,使电压表的示数为3V,再换用10欧的定值电阻时,某同学没有改变滑动变阻器滑片的位置,合上开关后,电压表的示数将 3V(填“小于”或“大于”)此时应向 (填“右”或“左”)调节滑片,使电压表的示数仍为3V。
一个电阻为20Ω的用电器正常工作时,两端的电压是12V,如果要使该用电器在18V的电源上仍能正常工作,则:
(1)在电路中应串联一个电阻,还是并联一个电阻?画出电路图;
(2)这个电阻的阻值是多少?
某物理课外活动小组按图所示电路图连接电路,进行实验,电源电压保持不变,R1为定值电阻,滑动变阻器R2的最大值为25Ω,三次改变滑动变阻器滑片P的位置,得到下表的实验数据,
求:(1)V表三次的示数各为多大?(2)R1的阻值多大?
(3)R1的两端电压最小为多少?
次数 | A1表示数(A) | A2表示数(A) | V1表示数(V) | V2表示数(V) |
1 | 0.4 | 0.4 | 6 | 6 |
2 | 0.5 | 0.5 | 7.5 | 4.5 |
3 | 0.6 | 0.6 | 9 | 3 |
