难度：
使用次数：96

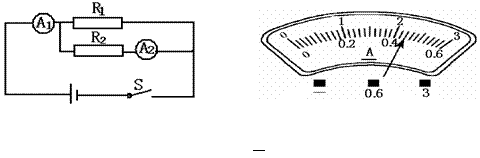

入库时间：2013-04-17如图所示的电路中，当闭合开关后，两个电流表指针偏转均如下右图所示，则通过R1的电流为 A.
-
难度：
使用次数：182
入库时间：2013-04-17
在下图电路中，要想使灯L1变亮，滑动变阻器的滑片P应该向______移动（a端或b端），电流表和电压表的示数如下图所示，则通过灯L1的电流大小是_______,加在灯L1两端的电压是_______，此时灯丝的电阻是________
-
难度：
使用次数：110
入库时间：2013-04-17
如图所示，甲、乙分别是两个电阻的I-U图线，甲电阻阻值为______Ω，乙电阻阻值为______Ω，电压为10V时，甲中电流为______A，乙中电流为______A。
-
难度：
使用次数：171
入库时间：2013-04-17
王明同学在修理电子玩具时，需要用一个75Ω的电阻，现手边有阻值为300Ω、100Ω、60Ω、40Ω、35Ω的电阻各一个，他可以选择其中 Ω和 Ω两个电阻并联来获得。
-
难度：
使用次数：362
入库时间：2013-04-17
如图，是探究电阻、电流和电压关系的实验电路，A、B、C、D分别代表滑动变阻器的四个接线柱．
(1)把C接M， 接N，滑片P向左移动，电流表示数就增大，电压表示数 。
(2)把B接M，C接N，则滑片P向_________（填A端或B端）移动时，电流表示数减小，电压表示数 。
(3)把 和 分别接在M、N上，变阻器的电阻值最大，移动滑片也不能改变电阻两端电压．
