难度：
使用次数：160
入库时间：2013-04-17如图所示电路，当开关S闭合后，两表均有示数．过一会儿发现电压表示数突然变小，电流表示数突然变大，下列故障判断可能的是( )
A．Ll灯短路 B．L2灯短路
C．L1灯丝断开 D．L2灯丝断开
-
难度：
使用次数：155
入库时间：2013-04-17
如图所示电路，电源电压保持不变，R2是最大阻值为l0Ω的滑动变阻器，R1＝5Ω，当滑片P由a端滑到b端时，电流表的两次示数之比为( )
A.1：2 B.2：1 C .3：l D.1：3
-
难度：
使用次数：174
入库时间：2013-04-17
某同学在探究通过导体的电流与其电压的关系时，将记录的数据作出了如图所示的图像，根据图像分析，下列说法不正确的是（ ）
A、通过导体a的电流与其两端电压成正比
B、导体a的电阻大于b的电阻
C、将导体a与b串联后接入电路，a的电压较大
D、将导体a与b并联后接入电路，a的电流较大
-
难度：
使用次数：106
入库时间：2013-04-17

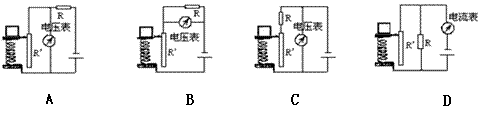

某校物理兴趣小组设计了下列所示的四种用电流表和电压表示数反映弹簧所受压力大小（即物体所受的重力）的电路，其中R是定值电阻，R′是滑动变阻器，电源两极间电压恒定.则能实现物体所受重力越大，电表示数越大的电路是（ ）
-
难度：
使用次数：127
入库时间：2013-04-17
如图所示电路，电源电压为6 V保持不变，定值电阻的阻值为10 Ω，滑动变阻器的最大阻值为20Ω，当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是
A.当滑片移到a端时，电流表示数为0.2 A
B.当滑片移到中点时，电压表示数为2 V
C.电压表示数与电流表示数的比值不变
D.电压表的示数减少
