难度：
使用次数：74
入库时间：2009-03-13如图所示电路，电源电压为6V。若在甲、乙两处分别接入电压表，闭合开关，甲、乙两表读数之比为l∶2；若断开开关，在甲、乙两处分别接入电流表，乙处电流表读数为0.6A。则
，
。
-
难度：
使用次数：130
入库时间：2009-03-13

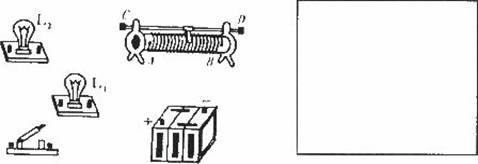

下图给出了几种元件，要求：灯L1和L2互不影响，开关同时控制两灯，且能用滑动变阻器控制L2的亮度，请你根据要求在方框内画出电路图，并在图上用笔画线代替导线把电路元件连接起来。
-
难度：
使用次数：488
入库时间：2009-03-13
一个实验小组为了研究温度升高时吸收热量的多少与哪些因素有关，做了如下实验：在四个相同的烧杯中分别盛有水和煤油，并用同样的加热器加热。下表是他们的实验记录，根据实验记录回答：
烧杯号
液体
质量/g
初温/℃
末温/℃
加热时间/min
1
水
200
20
28
8
2
水
100
20
28
4
3
煤油
200
20
28
4
4
煤油
200
20
14
2
（1）比较l、2记录，得出的结论是物体吸收热量的多少与________________有关。
（2）比较3、4记录，得出的结论是________________________________。
（3）比较l、3记录，得出的结论是________________________________。
-
难度：
使用次数：80
入库时间：2009-03-13

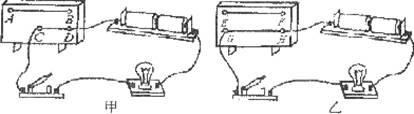

如图所示，甲图中AB和CD是长度不等、粗细相同的镍铬合金线，分别将它们接入电路，闭合开关后，发现接入导线AB时，灯泡发光较暗，这说明导体电阻跟________________有关。乙图中EF和GH是长度相等、粗细不同的镍铬合金线，已知EF的横截面积较大，同样将它们分别接入电路后，发现接入GH时灯泡发光较暗，由此可以得出的结论是________________________________________________________________。
-
难度：
使用次数：55
入库时间：2009-03-13
某校兴趣小组同学想探究“一段电路中的电流跟电阻的关系”，设计了如图甲所示的电路
（1）根据该兴趣小组设计的图甲电路图，把图乙的实物图连接完整。
（2）通过实验，该兴趣小组测得4组数据，如下表所示：其中第4次实验时电流表的指针位置如图丙所示，请把测得的电流数值填入表格中。
实验序号
电压/V
电阻/
电流/A
1
2
4
0.5
2
2
5
0.4
3
2
8
0.25
4
2
10
（3）在此探究实验过程中，当E、F两点间的电阻由5
更换为8后，为了探究上述问题，你认为应该采取的操作是________。A．闭合开关，读出电流表的读数
B．闭合开关，将变阻器的滑片适当向左移
C．改变电压表、电流表的量程
D．闭合开关，将变阻器的滑片适当向右移
（4）从该实验中你可得出什么结论？_____________________________。（用文字表述）
