难度：
使用次数：115
入库时间：2013-04-13在如图电路中，电源电压为6V，R2＝4Ω，闭合开关S后，电压表读数为2V，则电流表的示数为＿＿＿A，电阻R1的阻值为＿＿＿Ω。
-
难度：
使用次数：182
入库时间：2013-04-13
电路元件甲和乙中的电流与两端电压的关系如图所示，由图可知，甲的电阻是_____Ω．若将甲、乙并联后接在电压为2V的电源两端，干路中的电流是_______A．
-
难度：
使用次数：115
入库时间：2013-04-13
在图所示的电路中，电源电压为12V。闭合开关后，滑动变阻器的滑片滑到最左端时，电流表的示数为0.3A；当滑片滑到最右端时电压表的示数为8V，则电阻R1的阻值是__________Ω，变阻器R2的最大阻值是__________Ω．
-
难度：
使用次数：140
入库时间：2013-04-13

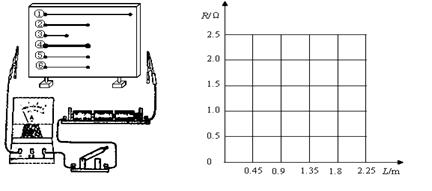

在研究性学习活动中，小美同学用如图所示的电路探究导体的电阻跟哪些因素有关。她选取了6根金属丝，其材料、规格和测得的电压、电流值如下表所示，并计算出了每一根金属丝的电阻值。
（1）请你利用代号为①②③的三组数据，在坐标纸中画出R—L图线。
（2）金属丝代号为＿＿＿＿＿的3根导线，是用来探究导体电阻与横截面积的关系．金属丝代号为＿＿＿＿＿的2根导线．是用来探究导体电阻与材料的关系。
（3）根据表中数据所反映出的规律，可推知代号为⑦的金属丝的电阻值，请将结果填在表中。
金属丝代号
材料
长度L/m
横截面积S/mm2
电压/V
电流/A
电阻值R/Ω
①
镍铬合金
1.80
1.0
l.5
0.75
2.0
②
镍铬合金
0.90
1.0
1.5
1.5
1.0
③
镍铬合金
0.45
1.0
1.5
3.0
0.50
④
镍铬合金
0.902.0
1.5
3.0
0.50
⑤
镍铬合金
0.90
0.50
1.5
0.75
2.0
⑥
锰钢合金
0.90
0.50
1.5
1.9
0.79
⑦
镍铬合金
3.6
0.5
-
难度：
使用次数：107
入库时间：2013-04-13
在探究“电流与电阻的关系”实验中，
（1）连接电路时，开关闭合前应将滑动变阻器的滑片移到最 （填“左”或“右”）。
（2）小新将实物连接成如图所示电路，其中有一处连线错误，请你在连接错误的导线上画“×”并改正。
（3）小华做第4次实验时，将电阻R的阻值从30Ω换成为40Ω后，就直接记录电流表示数。这个示数可能是 （ ）
A.0.2A B.0.17A C.0.15A D.0.13A
（4）从40Ω换上50Ω的电阻后，闭合开关，电压表示数将＿＿＿＿＿（选填“变大”或“变小”），此时应将滑片P向＿＿＿＿＿（选填“左"或“右”）端移动，使电阻两端电压为＿＿＿＿＿V。
（5）小华同学正确连接电路后，闭合开关，移动滑动变阻器，若滑片接触不良，则电流表
示数，电压表 示数。（选填“有”或“无”）
实验次序
1
2
3
4
5
R/Ω
10
20
30
40
50
I/A
0.6
0.3
0.2
0.12
