难度：
使用次数：382
入库时间：2009-03-13根据下图实物电路画出相应的电路图。
-
难度：
使用次数：83
入库时间：2009-03-13
如下图所示，在示教板上，有两个小灯泡和一个开关，它们的连接电路在示教板背面，无法看到。某同学试了一下，闭合开关时两灯泡均亮，断开开关时，两灯泡均熄灭，这两个小灯泡究竟是串联还是并联？请你写出一种判断方法。
-
难度：
使用次数：110
入库时间：2009-03-13
我国研制的一种聚乙烯材料，超过40℃时完全熔化，低于l5℃时完全凝固。有人设计，把这种材料制成小颗粒，掺在水泥中制成地板或墙板，在昼夜温度变化大的地区用这种地板和墙板修筑房屋，便可以起到调节室温的作用。请你解释，这种设计的原理是什么？
-
难度：
使用次数：108
入库时间：2009-03-13
瑞瑞同学存探究串联电路电压规律的实验中。提出猜想：串联电路中各用电器两端的电压相等，总电压等于各部分电压之和。于是，他准备了两只相同的灯泡L1和L2以及其他器材进行实验。按下图所示的电路图连接电路；闭合开关，用电压表测出AB、BC、AC之间的电压，并记录在下列表格中。
AB间电压
BC间电压
AC间电压
1.4V
1.4V
2.8V
（1）分析瑞瑞同学的实验数据得出的结论与他的猜想_________（填“相符”或“不相符”）。
（2）评价这个实验的不足之处。
-
难度：
使用次数：104
入库时间：2009-03-13
下图是某实验小组在“用伏安法测小灯泡的电阻”的实验中的连接图，请你完成下列几个问题．
（1）该图有三处明显的错误，请你帮助指出来。
（2）请你根据实验要求画出正确的实验电路图。

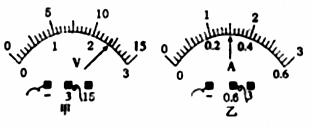

（3）若实验错误更正后，某次实验数据如下图，则待测小灯泡两端的电压为________V；通过的电流是________A；电阻的大小是________
。
