难度：
使用次数：79
入库时间：2013-04-11如图所示，电源电压不变，R1=3Ω，R2=6Ω。当S1S2断开，S3闭合时，电流表示数为O.5A，则电源电压为 V。当S1S2闭合，S3断开时，电流表示数为 A。S2S3 同时闭合(选填“能”或“不能”)。
-
难度：
使用次数：348
入库时间：2013-04-11
如图10所示，均匀杆可绕O转动，在力F作用下静止在水平位置，L为F的力臂，请在图中作出杆重力G示意图和力F的方向。
-
难度：
使用次数：191
入库时间：2013-04-11
请在图中用连线的方式把图中螺口灯泡与按钮开关正确接入电路。
-
难度：
使用次数：394
入库时间：2013-04-11

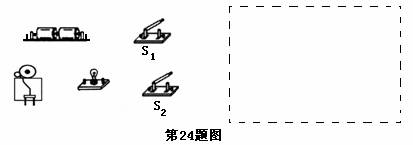

电路展板如图示（导线在展板背面），展示情况如下表。 根据展示情况画出电路图。
开关状态
S1、S2都闭合
S1闭合、S2 断开
S1断开、S2闭合
灯
亮
不亮
不亮
电铃
响
响
不响
-
难度：
使用次数：177
入库时间：2013-04-11

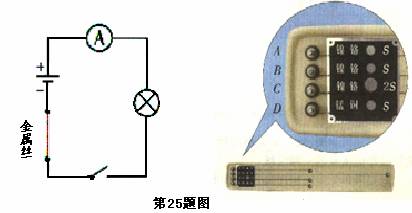

如图是用来“探究导体电阻与那些因素有关”所用的电路图和器材。
(1) 甲实验小组想探究导体的电阻与与材料是否有关，他们可以选择导体 和 的两端分别接入电路M、N间，并记录电流表的示数I1I2；如果I1≠I2，说明导体的电阻与材料 关。
（2）乙小组打算将导体A、C的两端分别接入电路M、N间，并记录电流表的示数IA、IC。这是为了探究导体的电阻与 是否有关，如果IA＜IC，说明RA RC（选填：“＜”、“＝”或“＞”）。
