难度：
使用次数：55
入库时间：2013-04-08质量相等、初温相同的甲、乙两种不同液体，分别用两个完全相同的加热器加热。加热过程中，温度随时间变化的图线如图16所示，根据图线比较，两液体的比热容是（ ）
A．甲液体比热容大 B．乙液体比热容大
C．两种液体比热容一样大 D．无法判断
-
难度：
使用次数：72
入库时间：2013-04-08

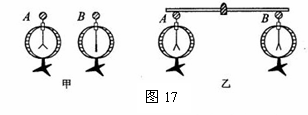

如图17甲所示，验电器A带负电，B不带电。用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图17乙所示），金属棒中（ ）
A．电子移动的方向由A到B
B．电流方向由B到A
C．有电流但方向无法确定
D．始终无电流
-
难度：
使用次数：61
入库时间：2013-04-08
为了生活方便，卧室里的同一个照明灯通常用两个开关控制。一个安装在进门处，另一个在床头附近，操作任意一个开关均可以开灯、关灯。下面四幅图是小明用电池作为电源设计的四个电路模型，能满足要求的是（其中A图中的Sl、S2及C图中的S1为单刀双掷开关）（
）
-
难度：
使用次数：126
入库时间：2013-04-08
如图19所示，闭合开关S后，L1和L2两盏电灯都不亮，电流表指针几乎没有偏转，电压表指针有明显偏转，该电路的故障可能是 ( )
A．L1丝断了 B．L2灯丝断了
C．电流表损坏 D．L2灯口处短路
-
难度：
使用次数：111
入库时间：2013-04-08
小明和父母三人想采用投票的方式决定假期是否外出旅游，如果父母中至少一人同意，同时小明也同意的话，他们就决定去旅游。为此，小明用三只开关，两节干电池和一个小灯
泡制作了一个投票机，三人各自控制一只开关（闭合表示同意，断开表示不同意），表决后只要灯亮就决定去旅游，请按上述要求在虚线框中设计出此投票机的电路图（请在开关旁注明控制开关的人）
