如图所示,电源电压是5V且不变,S闭合后电压表示数为1V,则灯L1两端的电压为 V,灯L1L2的电阻相比较大的是 ,通过灯L1L2的电流相比是 。

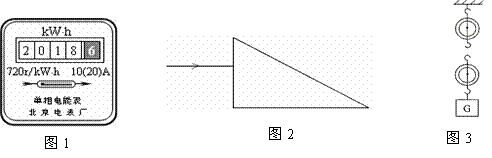

(1) 如图1所示,电能表的示数为________kW×h。
(2) 在图2中画出光线通过玻璃砖的折射光路。
(3) 用图3示所示的滑轮组提升重物,若拉力F将绳子的自由端移动1.5m时,重物升高0.5m,请你在图中画出绳子绕法。
探究平面镜成像的特点时,用玻璃板代替平面镜,主要是利用玻璃板透明的特点,便于_ ;将其竖立在铺有白纸的桌面上,将一只点燃的蜡烛放在玻璃前,另选一只相同的未点燃的蜡烛放在玻璃后进行观察,选用两只相同的蜡烛是为了比较 ;如图所示,S/是蜡烛S在平面镜中的像,请在图中画出平面镜。
小明为了比较不同物质吸热能力的实验时,在4个相同的杯子中分别装上水和煤油,使用相同的电加热器加热,他得到如下数据:
(1)在此实验中,用加热时间的长短来表示物质 ;
(2)分析第1 2次或第3 4次实验数据,可以得出的初步结论是:。 ;
(3)分析第1 3次或第2 4次实验数据,可以初步得出的结论是: 。
物质 次数 质量m/kg 升高温度△t/℃ 加热时间t/min 水 1 0.1 10 2 2 0.2 10 4 煤油 3 0.1 10 1 4 0.2 10 2
在测2.5V小灯泡(电阻大约为10Ω左右)额定功率的实验时,小明连接了如图9所示的电路。其中电源电压为6V。
(1)请用笔画线将图中的电路连接完整。(要求:滑片P向左移时灯变亮,连线不得交叉)
(2)在连接电路时,有甲“10Ω 1A”和乙“20Ω 1A”两个滑动变阻器可供选择,则应该选择变阻器 连入电路,才能保证实验顺利进行。
(3)在连接电路时,开关应 (选填“断开”或“闭合”),滑片应移到 (选填“A”或“B”)处。闭合开关之后,发现灯泡不发光,电流表示数为零,电压表的示数为电源电压,则产生此故障的原因可能是 。
(4)排除故障后,小明调节滑片P的位置,使电压表的示数为2.5V,这时电流表的示数如图所示,为 A,则该灯泡的额定功率是 W。
