难度：
使用次数：108
入库时间：2013-04-03在老师的指导下，小刚和小红在家里通过实验探究“220V 60W”和“220V 15W”的白炽灯接到电路中哪个更亮。小刚的实验结论是“220V 60W”灯泡更亮，小红却得出了与小刚相反的结论。请你在下面虚线框内完成小红在家实验时的电路和三孔插座的连接。
小红的连接方式
-
难度：
使用次数：180
入库时间：2013-04-03
在“测定小灯泡的电功率”的实验中，已知小灯泡的额定电压为3.8V。
（1）请完成上图中的电路连接，要求滑动变阻器滑片右移时灯泡变亮；
（2）某同学连接好电路后，闭合开关移动滑片，发现小灯泡亮度始终较暗，电压表、电流表均有示数，出现这种现象的原因可能是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿；有同学按图示连好电路，调节滑动变阻器的过程中小灯泡却突然熄灭而电压表有示数，此时观察电流表和电压表的示数应该分别为 A和 V；

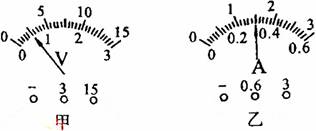

（3）接线正确后，闭合开关，移动滑动变阻器的滑片到某一点，电压表的示数如图甲所示，为＿＿＿＿V，要测量小灯泡的额定功率，应将滑片P向＿＿＿端（填“A”或“B”端）的方向滑动；
（4）当小灯泡正常发光时，电流表的示数如图乙所示，则小灯泡的额定功率是＿＿＿W。
（5）该同学在对测量数据的记录和处理时设计了如下表格，你认为这张表格的设计是 (选填“正确”或“错误”）的。
次数
U/V
I/A
P/W
平均值P/W
1
2
3
-
难度：
使用次数：106
入库时间：2013-04-03
如图所示，当S1闭合，S1S2S3断开时，电压表示数为3V，电流表示数为0.5A；当S1断开，S1S2S3闭合时，电压表示数为4.5V，求R1R2的阻值。
-
难度：
使用次数：77
入库时间：2013-04-03

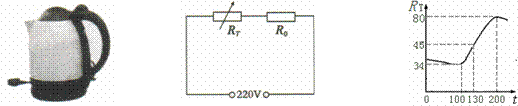

PTC是一种半导体陶瓷材料，它的发热效率较高。PTC有一个人为设定的温度叫“居里点温度”，当它的温度低于“居里点温度”度时，其电阻值会随它的温度升高而变小；当它的温度高于“居里点温度”时，其电阻值随它的温度升高而变大。如图甲所示的陶瓷电热水壶就使用了这种材料。它的工作电路如图乙所示，R0是定值电阻，其阻值不受温度的影响。RT是PTC电阻，它的电阻值与温度的关系如图丙所示。该电热水壶在“居里点温度”状态工作时，电路消耗的总功率为1100W。求：（1）由图丙知该PTC材料的“居里点温度”是 ℃；
（2）R0的阻值为多少?
（3）当RT的温度为130℃时，电路中RT的实际功率为多少?
甲 乙 丙
-
难度：
使用次数：51
入库时间：2013-04-03
有一种电水壶的铭牌如下表，右图是电水壶的电路图，R为加热器，温控器S是一个双金属片温控开关，当温度较低时，S处于闭合状态，加热器加热；当水沸腾后，S会自动断开进入保温状态，从而实现自动温度开关控制。若加热器电阻阻值随温度改变而发生的变化忽略不计，则：
（1）若该电水壶产生热量的80%被水吸收，那么用该电水壶将一壶23℃的水在标准大气压下烧开需要多长时间?[c水=4.2×103J／(kg·℃)]。
（2）经测定该电水壶正常保温时的保温功率为44W，求R0的阻值。
