入库时间：2009-03-13如下图所示的实验器材如何连接才能使灯Ll和灯L2并联在电路中，并能用电流表测灯L1的电
流，用电压表测灯L2两端的电压?
(1) 在左图中完成实物连接 (元件位置不能变动，连线不要交叉)
(2) 如果灯L2电压是6V，在右图所示表盘中画出所选的量程和指针所指位置。
-
难度：
使用次数：190
入库时间：2009-03-13
用伏安法测电阻的实验
(1) 实验原理是___________________．

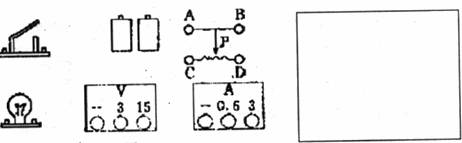

(2) 利用下图所给器材，在方框中画出测小灯泡电阻的电路图，并在图上根据电路图连接实物图。(要求用滑动变阻器接线柱C)
(3) 在接通电路前，滑动变阻器的滑片应放在________端。
(4) 若要使灯泡两端电压升高，P应当向_______端移动。
-
难度：
使用次数：169
入库时间：2009-03-13
完全燃烧0.1Kg的酒精放出多少热量?若这些热量的一半恰好使8Kg的某种物质温度升高45℃，求这种物质的比热已知酒精的燃烧值为3×107J／kg．
-
难度：
使用次数：64
入库时间：2009-03-13
小明同学对某居民小区进行用电情况调查，该小区家用空调的总额定功率为7.26kw，其它用电器总额定功率为4.84kw，下图是该小区供电线路的示意图。已知从供电电源到用户的两根输电线的总电阻为0.2
，假设用户得到的电压始终是220V。试求：
(1)当居民小区的空调都不工作，而其它用电器都正常工作时，则其它用电器的总电阻是 多少?通过输电线的电流是多少?输电线因发热损失的电功率是多少?
(2)若居民小区所有用电器都正常工作2h，则输电线上消耗的电能是多少?
