入库时间：2013-04-01如图是用螺丝刀撬起图钉的示意图，O为支点，A为动力作用点，F2为阻力。请在图中画出阻力F2的力臂l2及作用在A点的最小动力F1的示意图。
-
难度：
使用次数：267
入库时间：2013-04-01
用如图所示的滑轮组提升重物，请用笔画线组装成最省力的滑轮组．
-
难度：
使用次数：110
入库时间：2013-04-01

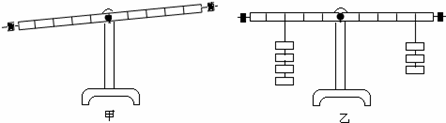

物理实验小组的同学，利用如图所示的装置，在杠杆支点的两边分别挂上钩码来探究杠杆的平衡条件．
（1）如图甲所示，为使杠杆在水平位置平衡，应将右端的平衡螺母向 （选填“左”或“右”）移动，将杠杆调在水平位置的目的是为了方便测量 ．
（2）实验中测得的数据如表所示，表格中漏填的数据为 N
实验次数
动力F1/N
动力臂l1/cm
阻力F2/N
阻力臂l2/cm
①
1
20
2
10
②
2
15
1.5
20
③
3
5
15
（3）有的同学按现有方案得出如下结论：“动力×支点到动力作用点的距离=阻力×支点到阻力作用点的距离”．这个结论与杠杆平衡条件不符，原因是实验过程中（ ）（填字母）．
A．没有改变力的大小 B．没有改变力的方向
C．没有改变力的作用点 D．实验次数较少，结论具有偶然性
甲
-
难度：
使用次数：71
入库时间：2013-04-01
在测量滑轮组机械效率的活动中，小吴同学测量了下列数据。请帮助他完成下列活动任务。
（1）请在右图中画出实验中滑轮组的绕绳方法。
（2）小吴同学在记录数据时漏填了一个数据，请帮他将表格中的数据补充完整。
（3）经过分析发现：用同一滑轮组提升不同重物至同一高度，当被提升的物重增加时，滑轮组的机械效率将_________ (选填“变大”、“变小”或“不变”)。
进一步分析可知，在动滑轮和绳重一定的情况下，该滑轮组的机械效率与_________和_________有关。
（4）小吴同学在第一次实验中，使钩码上升0.1m所用的时间为1.5s，则他说做功的功率为_________W。
实验次数
动滑轮重G动／N
物重G／N
钩码上升高度h／m
动力F／N
动力作用点移距离s／m
滑轮组的机械效率
1
0.5
1
0.1
0.7
0.3
47.6%
2
0.5
2
0.1
1.1
0.3
60.6%
3
0.5
4
0.1
2
0.3
-
难度：
使用次数：158
入库时间：2013-04-01
用l00 N的水平力推着小车在水平面上做匀速直线运动，5s内小车前进了10 m，则在这段时间内：
（1）物体运动的速度是多大?
（2）推力做功是多少?
（3）推力的功率是多大?
