入库时间：2009-03-13如图，均匀硬棒OA可绕O点转动，A端用细绳拉着挂在墙上，请在图中画出细绳对棒的拉力F的力臂L．
-
难度：
使用次数：168
入库时间：2009-03-13
小明想在家庭电路里增加一个插座和一个电灯，并用一个开关来控制电灯，请把图所示的插座、电灯、开关按要求连入电路中。
-
难度：
使用次数：64
入库时间：2009-03-13

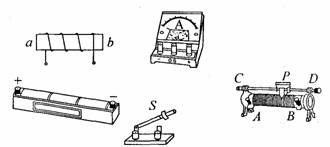

把图中的元件连接起来，导线不得交叉，并符合以下的要求：
⑴开关S闭合后，螺线管的a端为N极，b端为S极．
⑵滑动变阻器的滑片P向左移动时，电流表的示数变大，螺线管的磁性增强．
-
难度：
使用次数：131
入库时间：2009-03-13
小李同学为了探究电磁铁的磁性强弱与哪些因素有关，分别将线圈匝数为60匝和120匝，且外形相同的电磁铁接入图所示的电路中，闭合开关S后，用电磁铁吸引大头针，并移动滑动变阻器的滑片P，重复上述实验，得到下表所示的数据．
⑴分析第1、2、3次的实验记录，发现 相同时， ，磁性越强；
⑵分析第 次的实验记录，发现电流相同时， ，磁性越强；
⑶探究问题的方法通常有控制变量法、等效代换法、类比法、建模法．本探究实验所采用的主要方法是 ．
-
难度：
使用次数：119
入库时间：2009-03-13
小刚同学由“金属导体的电阻一般随导体温度的升高而增大”规律联想到：铝笔芯也是导体，铅笔芯的电阻与它的温度之间是否也存在这种关系呢?于是，小刚和几位同学一起进行了“探究铅笔芯的温度变化对其电阻有何影响”的实验．
(1)实验思路：保持铅笔芯两端的电压不变，给铅笔芯加热，测出不同 时通过铅笔芯的电流，根据电流的变化情况，得出铅笔芯电阻大小与其温度变化的关系，其依据是：电压一定时，电阻小，电流 ．
(2)小刚设计了如图所示的电路．
(3)实实验过程：
①先将H型铅笔芯接入电路，闭合开关，测量并记录通过它的电流．
②用酒精灯给铅笔芯加热，使铅笔芯的温度逐渐 ，每隔10s测量并记录通过它的电流；
③再分别将HB型，2B型铅笔芯接入电路，重复以上实验过程．

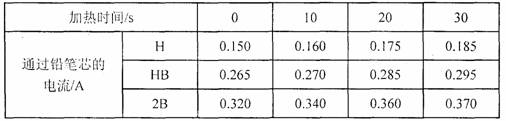

(4)下表是小刚他们记录的实验数据：
分析表小数据可以初步得出：铅笔芯的电阻随温度的升高而 。
(5)你认为小刚他们的实验存在什么不足，写出其中一条： _______________ _______________________________________________________________________。
