某同学在“测定石块的密度”实验中,用天平测量石块的质量,测量时应将 (1) 放在天平的右盘内(选填“石块”或“砝码”)。若加减砝码天平仍不平衡,则应该调节 (2) 使天平平衡。天平平衡后,盘内砝码情况及游码位置如图12(甲)所示,则该石块的质量为 (3) 克。然后用量筒和水测量石块的体积,石块放入量筒前后,量筒内水面高度变化情况如图12(乙)所示,则该石块的密度为 (4) 千克/米3。

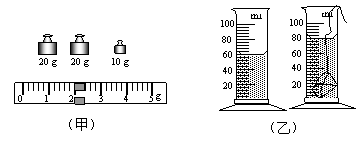

图12 图13
在“验证阿基米德原理”的实验中,实验操作如图13所示,某同学填写的实验报告(部分)如下,请完成空格处的内容。
在“测定小灯泡的电功率”实验中,请完成空格处的内容。
① (9) :测定小灯泡在不同电压下的电功率。
② 实验原理: (10) 。
③ 在图14所示的电路中,为了测出额定电压为2.5伏小灯泡的额定功率,闭合电键S,移动滑动变阻器的滑片P,眼睛应注意观察 (11) 的示数;当电压表的示数为2.5伏时,电流表的示数为0.3安,则小灯泡的额定功率为 (12) 瓦。
图14
某同学做“用电流表、电压表测电阻”实验,现有电源、待测电阻R1
电流表、电压表、滑动变阻器R2电键及导线若干,所有元件均完好,该同学实验操作步骤正确。
① 按图15连接电路时,应将电键 (13) 。
② 闭合电键前,滑动变阻器的滑片应移至 (14) (选填“a”或“b”)处;
③ 他在移动滑动变阻器滑片的过程中,发现电流表示数的变化范围为0.20安~0.58安,电压表示数相应的变化范围为2.0伏~6.0伏,当移动滑动变阻器滑片到某位置时,电压表、电流表的示数分别如图16所示,则待测电阻R1阻值的平均值为 (15) 欧(保留一位小数)。
④ 完成上述实验后,该同学还想测量另一段电炉丝的电阻Rx的阻值,可是在连接电路时,发现电源、电压表和滑动变阻器都已损坏。经过思考,他利用刚才已测得的定值电阻R1及原来剩下的器材,再向老师要了一个电源(电源电压未知且保持不变)和一个电键S1,重新设计电路进行实验。 把设计的电路图画在答题纸相应框内(测量过程中,电路元件接线不能更改)。 (16) 简要叙述操作要点: (17) 。
图15 图16
